中压变频器的安装调试方法

本文这里所说的中压变频器，是指电压等级从750v～2300v的变频器，分为两个电压级别，1140v和2300v两种类型的变频器。这种类型的变频器负载一般都是油田上用的潜油电泵，1140v的还有用于抽油机的。我们简要说一下安装调试方法。

1.　安装步骤

(1)接控制线

确认原工频工作时的工作状态，首先要了解潜油电泵的工作过程。

潜油电泵是一种深置于井下1000m―3000m的电泵，由于电缆线较长，地面上的供电设备要能补偿这部分电缆损耗，因此原工频装置要提供比电机额定电压高出100―300v的供电电压。

电泵及电缆都是高温、高压的设备，在安装前都要进行绝缘测试。用2500v的兆欧表测试，绝缘电阻不应低于50mω。

要检测原来的工频供电的电压及工作电流，以便调试时参考。

由于油田上潜油电泵下泵的深度不同，潜油电泵供电的电压就有所不同。因此对应于同一电压等级的变频器而言，就有不同的电压输入，变频器的控制电压就有所不同。为了解决这一问题，笔者在变频器内部安装了一个变压器，对应于不同的电压输入，电压输出都是一样的。对于这类变频器，其输出都只有220v、110v、380v三组电压。220v是给控制电路供电的，110v是给电机保护仪供电的，380v是给电压表供电的。其控制接线如图2示。

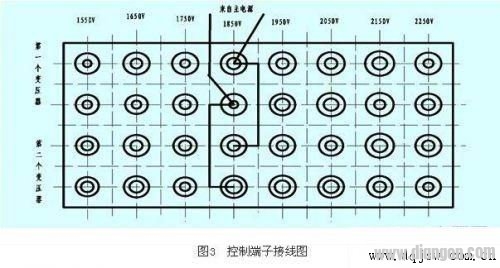

因此要根据原来的供电电压选择合适的控制电源接线端子，将原出厂时空出的两根接线或接在电压最高端(出厂时按最高电压试验)的两根线接在原电压等级的端子上，因有两个变压器，都要进行改接。如图3示。

(2)接主线

按配线规格，将电源线接在变频器的三相输入(或标记r、s、t)端子上，电机线接在变频器的三相输出(或标记u、v、w)端子上，地线接在变频器上标有“⊥”的端子上。并将相应的罗栓拧紧。

2.调试

(1)将柜门上的隔离开关拉下，并将柜门上的“变频启动”按扭旋开，使其呈断开状态。提示送电后，用mf―47型或500型万用表的高压挡“2500v”档测量三相输入电压(一定注意安全)，应在规定的范围内，并三相相互平衡，若不正确，应停电检查供电电源。

(2)电源正常后，合上隔离开关闸刀，用万用表检测控制电源的220v电压(测量里面的接线插盒即可)是否在规定的范围内，按其±20%的波动，应在220v±20v范围内，若超出此范围，应拉下高压隔离开关的闸刀，调整控制变压器的接头，直至满足要求为止。

(3)用一个单相插头取一根线接在控制端子排的“c”端子上，另一头的两相插在接线盒上(老机型一根线接在“c”上，另一根线接在“d”上)，合上隔离开关闸刀，变频器应能送上控制电，面板上显示“43.21”过几秒钟“pro”灯亮(新机型)，或只有“pro”灯亮(老机型)，若不显示可将插头反过来重新插一下即可。

(4)面板显示正常后，可检查变频器的控制功能是否正常。用万用表检测延时可控硅两端的电压(即延时电阻上的电压)，应在1.00v左右。将变频器的“开/停机”开关打在“开机”位置，变频器应能开机，调节“频率调节”旋扭，变频器频率应从“2.00”升至“50.00”。用万用表测量变频器的三相输出端子(这时应从变频器一侧测量，因柜子并没有接通主电，变频器的主接触器没有吸合)，三相电压应相互平衡，对中线也应相互平衡。电压大致是2300v等级的三相电压为15v左右，对中线为10v左右;1140v等级的三相电压为9v左右，对中线为5v左右。若不平衡，应检查柜子在运输过程中有无掉线或其他问题，直至电压完全平衡为止。

(5)运行参数的设定。这包括变频器参数和电机保护仪参数的设定两步。

变频器参数的设定。因变频器出厂时一般是按2300v/125kw或1140v/75kw而设计的，因此应根据现场负载的要求重新设定，包括额定电流、过载保护电流，其他参数一般不需要修改。

电机保护仪的参数设定。电机保护仪的参数包括欠载电流、过载电流、欠压设定、过压设定等。这里说明一下。因潜油电泵是深置于油井下油层里的电泵，在运行中靠油的循环来散热。一旦井供液不足，电机将脱离油层运转，电机将干转，这样就很容易烧毁电泵。因此应设定欠载保护，当运行电流低于额定电流的80%时，就停止电机的运行，起到保护电机的作用。

参数的设定方法可参照相应的说明书进行，主要有两种，bk-3型和bk―j1型。

bk―3型的方法是：在显示器显示“p”(刚送电或按四次“上档”键)时，可对参数值进行修改。根据需要的数值，按相应的数字键，再按“上档”或“下档”键，最后按相应的功能键，即可完成参数值的修改。

bk―ji形的方法是：在就绪画面(刚送电或按四次“上档”键)状态下，按一次“上档”键，再按一次“整定值”键，屏幕显示整定值操作画面。画面上有光标闪烁，在光标闪烁位置可输入相应的数据。按“移动”键，光标可上下移动，屏幕右上角的箭头(“↑”或“↓”)指出当前的移动方向。按“上档”、“方向”键可以改变箭头的方向。输入完毕后，应按四次“上挡”键保存修改结果。如图4、5所示。

有些井可能本身供液不足，需要降低频率运行，因此可根据具体情况，在泵运行起来后，再根据实际运行电流重新设定参数。

(6)带载运行

参数设定好后，就可将插盒上的插头拔下，并将外接的“c”(或者“c”、“d”两点)点上的线拆掉，就可以带载运行了。

将柜门上的“变频启动”按扭按下，待设定的延时时间到后，机内接触器吸合，变频器显示“43.21”并且“pro”亮(新机型)或只有“pro”亮(老机型)，将变频器上的“开停机”开关打在“开机”位置，变频器即可从最低频率逐渐上升，调节“频率调节”旋扭，使频率先升至30hz，用卡流表测量三相输出电流，应基本平衡，不平衡度不应超过20%。然后再升至用户要求的频率。再用卡流表测量输入、输出电流，三相都应基本平衡。

若在调节过程中出现频率不上升的情况，即调整频率调节旋扭时，频率不上升，输出电流持续增大，呈限速保护状态，直至过流保护，这可能是低频补偿不足造成，可调节主控板上的补偿电位器(老机型)或通过设定变频器的参数“低频补偿”(新机型)予以解决。调整时注意只要输出电流下来，频率能升上去即可，也不可调整过大，以免过补偿，在运行过程中电流过大而使电机及变频器超电流而不正常运行。

正常运行后，可根据运行电流对电机保护仪的参数重新调整一下，以达到可靠保护又能正常运行的状态。

对电机的正反转要确认。根据经验，一般情况下，正转比反转电流大，井口的压力指示高。反转一般压力表指针不起。有的井上油慢，要等一段时间才能确定。

由于本变频柜还设有工频备用，以便在变频出问题时能临时投入工频，不耽误生产的进行，因此变频正常后还应试一下工频运行，其正反转也应调试正常。正反转调整时，变频调输出，工频调输入，即可使工变频都正常运行。

调整完后，用变频运行，正常后，启动电机保护仪，保护仪显示正常后，旋开“变频启动”旋扭(投入电机保护仪保护，不旋开不起作用)，柜子上的各种仪表指示都正常，调试即完毕。
