两台电机如何通过变频器实现同步控制

2020-11-07 19:51:33 | 人围观 | 评论:

控制要求及方式：
1两台电机同步控制的方式是以一台为主机，另一台为从机来进行控制。
2.同步用的变频器均采用0-10V电压给定速度，我们使用1号电位器为主调电位器，2号，3号为微调电位器。

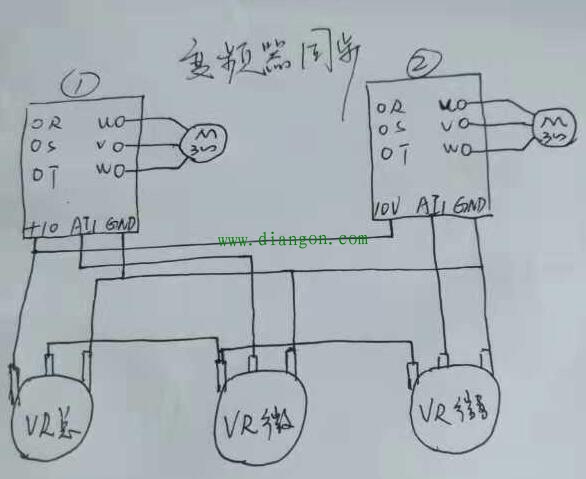

接线步骤：
1）分别将两台变频器的10V短接，GND短接，主调电位器1号脚接入10V，3号脚接GND，两个微调电位器1号接入主调电位器的2号脚，2号脚接入AI1，3号脚接GND，
2）运行信号分别接入D11，COM

变频器参数设置：
P0-02 命令源选择，设置成1，端子命令通道
P0-03 主频率源X选择，设置成2，AI1端子
P0-14 下限频率，设置成0.4HZ，
P0-17 加速时间设置成5S P0-18 减速时间设置成5S
启动变频器，旋动主电位器观察两台变频器的频率变化，变化是否有规律，分别通过两台微调电位器进行修正，把频率下降5HZ，再观察是否符合规律，松开运行键，变频器停止运行
注意两点：
1）多台变频器的10V端子一定要短接，不然因为压降而导致不能正常工作
2）同步控制不是频率一样，是否同步的依据是线速度
