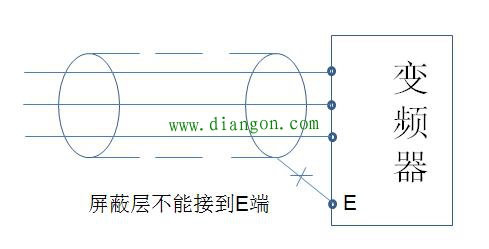

在进行模拟量接线时还要注意:模拟量导线应远离主电路100mm以上;模拟量导线尽量不要和主电路交又,若必须交又,应采用垂直交又方式。
2、开关量接线
开关量接线主要包括启动、点动和多挡转速等接线。一般情况下,模拟量接线原则适用开关量接线,不过由于开关量信号抗干扰能力强,所以在距离不远时,开关量接线可不采用屏蔽线,而使用普通的导线,但同一信号的两根线必须互相绞在一起。
如果开关量控制操作台距离变频器很远,应先用电路将控制信号转换成能远距离传送的信号,当信号传送到变频器一端时,要将该信号还原成变频器所要求的信号。
3、变频器的接地
为了防止漏电和干扰信号侵入或向外辐射,要求变频器必须接地。

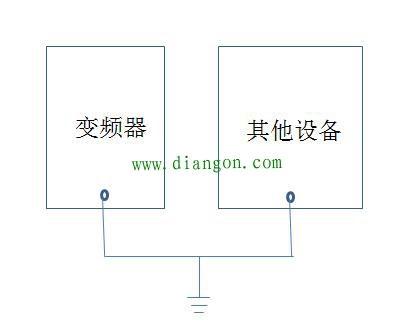

在接地时,应采用较粗的短导线将变频器的接地端子(通常为E端)与地连接。当变频器和多台设备一起使用时,每台设备都应分别接地,如下图所示,不允许将一台设备的接地端接到另一台设备接地端再接地。
正确接法

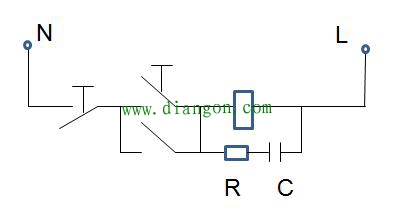

4、线圈反峰电压吸收电路接线接触器、继电器或电磁铁线圈在断电的瞬间会产生很高的反峰电压,易损坏电路中的元件或使电路产生误动作,在线圈两端接吸收电路可以有效抑制反峰电压。对于交流电源供电的控制电路,可在线圈两端接R、C元件来吸收反峰电压,如图所示:
交流供电

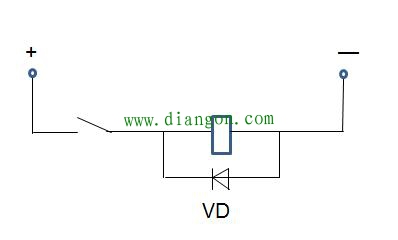

当线圈瞬间断电时产生很高反峰电压,该电压会对电容C充电而迅速降低。对于直流电源供电的控制电路,可在线圈两端接二极管来吸收反峰电压,如图所示:
直流供电
图中线圈断电后会产生很高的左负右正反峰电压,二极管VD马上导通而使反峰电压降低,为了使能抑制反峰电压,二极管正极应对应电源的负极。
