二、听
该方法主要针对变频器三个方面:首先是判断直流母线充电继电器/接触器吸合是否正常,这对排除变频器运行过程中报欠压故障非常重要。再者细听开关电源所用变压器有无异响,这对于初步判定开关电源部分是否存在过载现象,同样十分有效。最后就是针对变频器散热风扇运行情况的监听。
三、摸

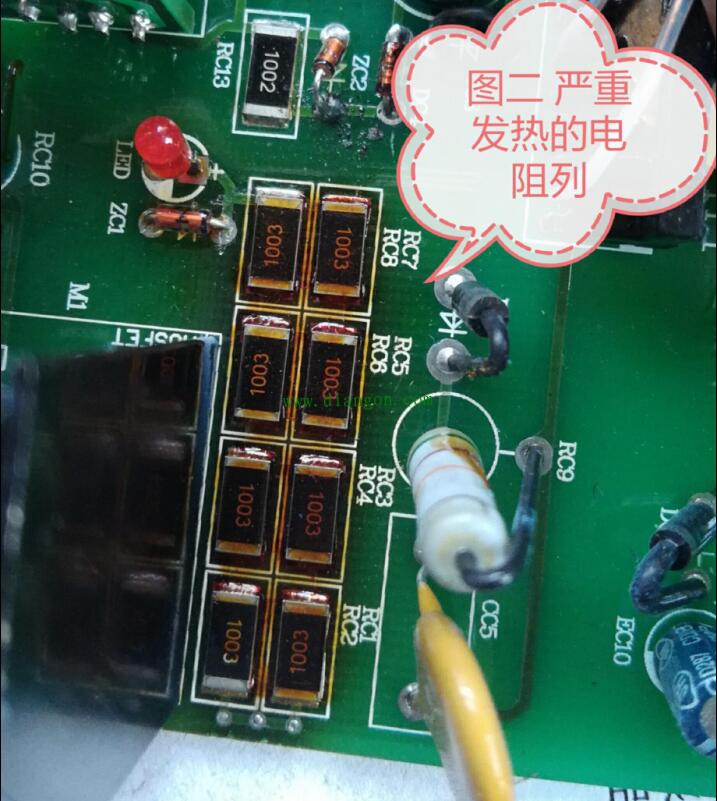

在变频器出现故障断电后,迅速拆机并做好防护工作用手指肚快速触摸变频器内部线路板上的相关电子元器件、IC集成块等。一旦发现某些元件同比温升明显,则故障必在它身上或者其周围线路当中!图二展示的为某品牌35KW变频器,因直流母线电压监测电阻阻值变质而引发直流母线过电压保护,从图中可感觉到事发时电阻所散发出的热量有多高!
四、压
当变频器工作中如果出现工作时好时坏现象,有可能是内部线路当中有某些元件发生开焊故障所致。对于一些管脚排列细密且众多的贴片IC而言,单纯凭借肉眼观察发现有无问题实属不易。wwW.diangon.com独家原创 版权所有!此刻我们不妨借助绝缘的塑料棒/木棒(严禁使用导电的金属物品),在通电状态下适当用力按压怀疑的元件。该方法对于排除小型贴片元件尤其是贴片式IC十分有效,不过在操作时一定要做好防触电、防短路工作。
五、敲

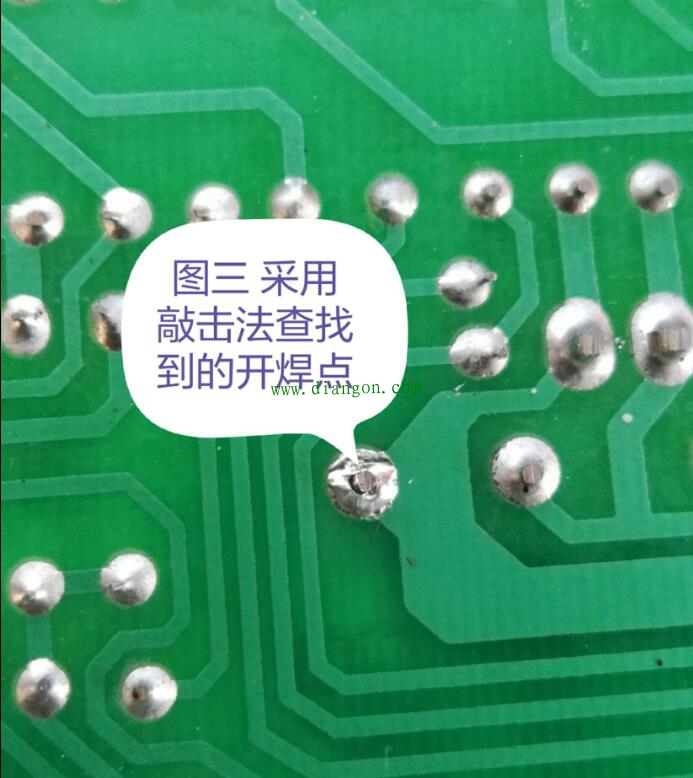

敲这种方法是针对第四种检测方法的补充,毕竟第四种方法仅能对小型的贴片元件行之有效,而对于部分大功率电子元器件或者存在高压危险的线路部分则不太方便操作。对此我们可改压为敲,利用绝缘工具在怀疑故障点附近适当用力敲击,大多数情况下是能快速锁定故障对象的。图三展示的为,用该种方法检测到的引发某小容量变频器间歇报超压故障的元件虚焊点!
小结,以上讲述的这五种检修方法,仅凭借双眼、耳朵、手指等身体器官,实施起来可以说是非常简便。但这只能粗略大致地判定出变频器诸多故障当中的一小部分,要想更行之有效地解决问题,我们还需借助各种测量仪器仪表和其它一些专用的方式方法,下节本人逐一为大家揭示。
