PLC单脉冲程序

2016-12-19 16:21:32 | 人围观 | 评论:

单脉冲程序如图所示，从给定信号（X0）的上升沿开始产生一个脉宽一定的脉冲信号（Y1）。当X0接通时，M2线圈得电并自锁，M2常开触点闭合，使T1开始定时、Y1线圈得电。定时时间2s到，T1常闭触点断开，使Y1线圈断电。无论输入X0接通的时间长短怎样，输出Y1的脉宽都等于T1的定时时间2s。

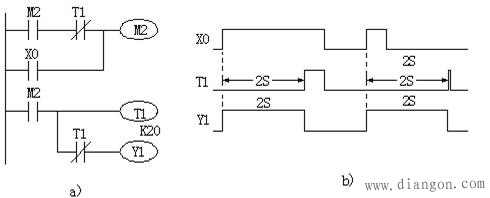

图单脉冲程序
a）梯形图 b）时序图
