三菱PLC点动+自锁控制编程实例

2016-12-25 17:26:37 | 人围观 | 评论:

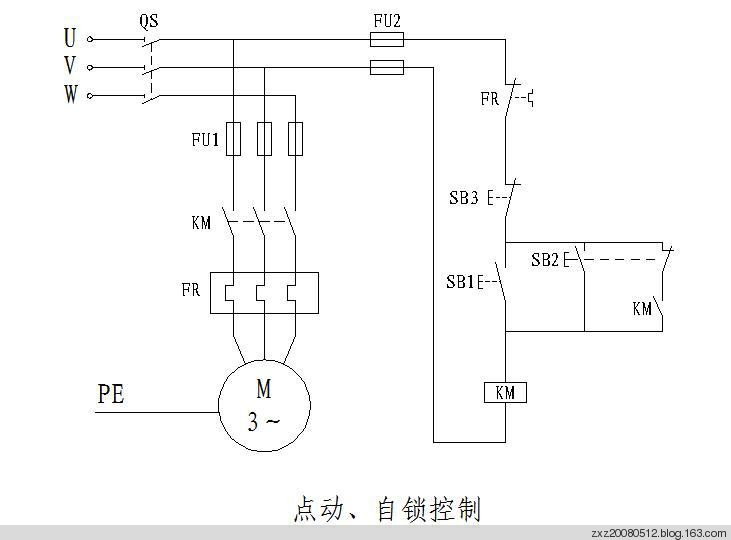

1、点动+自锁控制的继电控制电路图
三菱PLC学习――点动+自锁控制的PLC程序 - 白鹰 - 电气技术中心

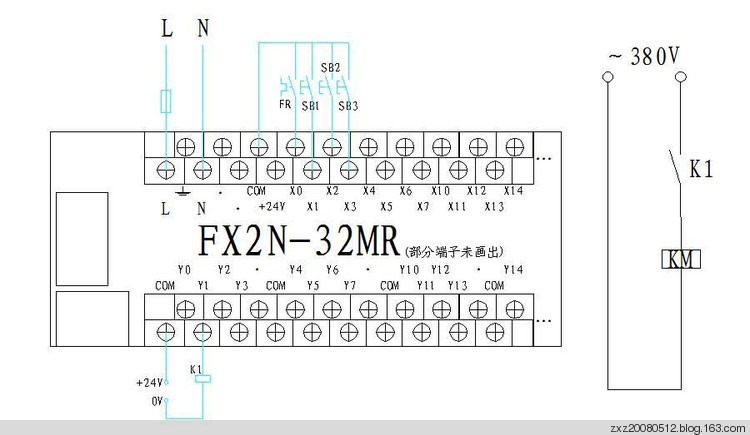

2、plc点动+自锁控制原理图
三菱PLC学习――点动+自锁控制的PLC程序 - 白鹰 - 电气技术中心
 3、 PLC点动+自锁控制梯形图（动画版）
三菱PLC学习――点动+自锁控制的PLC程序 - 白鹰 - 电气技术中心
 梯形图中描述的是两段程序，第一段（0-8）是根据继电控制图转化过来的，但是并不能完成工作要求，是错误的。
第二段（8-17）是正确的点动+自锁控制的梯形图。
由上可以看出，大部分的梯形图可以通过继电控制图转化为PLC程序，但是有的时候是不可以的，大家应注意。
