plc控制电动机正反转梯形图_PLC实现电机正反转控制编程实例

2017-02-21 14:14:26 | 人围观 | 评论:

今天给大家介绍正反转控制吧!喜欢就收藏,点赞,转发吧!谢谢
要求:1.能够正反点动电机。
2.能够选择正转,反转电机。
3.能够停止电机。
挺简单的一个正反转,能够带大家入门了解了。
我们首先分析下程序的要求,可以得知,需要输入点5个 输出点2个 分别如下分配:
输入点:X0 急停 X1正转启动 X2反转启动 X3正转点动 X4反转点动
输出点:Y0输出正转 Y1输出反转
分配好输入输出点后我们就开始我们的梯形图编写,编写完成后如下:

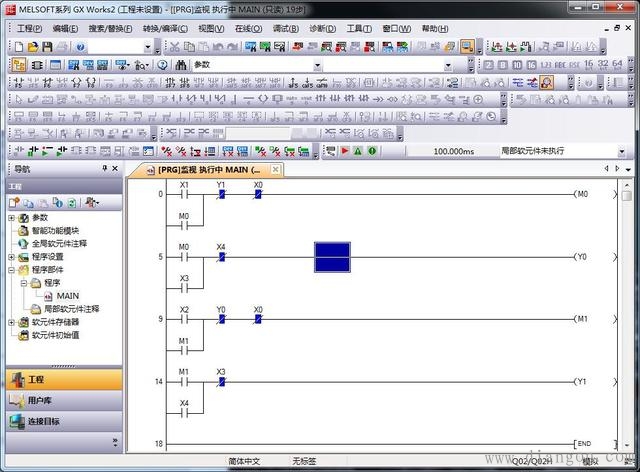

其中的M0和M1 是plc的内部辅助触点。然后我们点击模拟运行:


然后我们右键­――调试――当前值更改

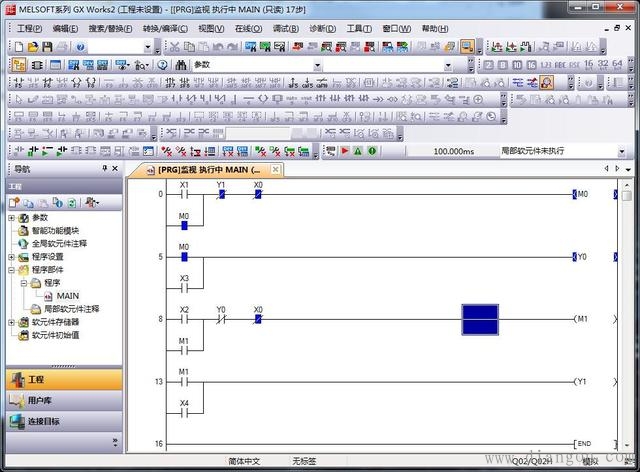

ON/OFF取反 “X3(正转点动)”:
“Y0(正转输入)”能在X3通的时候通,断的时候断开,说明我们的点动效果达到目标。

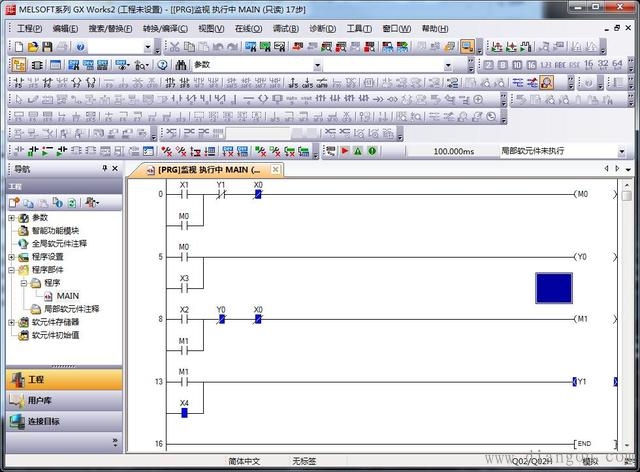

ON/OFF取反 “X4(反转点动)”:
“Y1(反转输出)”能在X4通的时候通,断的时候断开,说明我们的点动效果达到目标


然后我们继续调试“X1正转启动”,“X2反转启动”和“X0停止”
