怎样把编程好的程序下载到plc?三菱plc上传程序步骤

2020-03-05 10:54:09 | 人围观 | 评论:

两种方法下载程序1:采用RS-232C的com端口 2:USB口来下载,plc上有两个接口,一个是圆形的九针口,一个是miniUSB口,如下图所示:黄线插圆形口,蓝线插小方形口。
1.程序编好后,如果采用RS232com口使用黄颜色线,在PLC软件中,在导航中双击连接目标:


在左上角的计算机侧I/F一排的Serial USB,双击它:


选择第一个RS232C,选择好com口,

如果不清楚是哪个com口,打开电脑设备管理器 找到端口(COM和LPT)就出出现连接的com口

选择完后确认点击通信测试:


连接成功,点击确定。

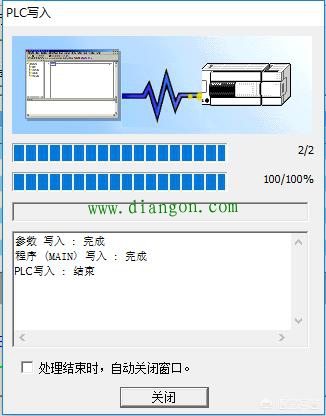

在任务栏的在线选择PLC写入即可:

选择参数+程序或者单独在程序打钩选择执行:


2.采用USB连接:


点击确定


连接成功。
两种方法USB比rs232C简单而且快,USB在与触摸屏通信时还能对程序进行监控、在线写入。
