西门子PLC网络读写指令向导使用指南

2016-10-28 16:32:58 | 人围观 | 评论:

PPI协议是专门为S7-200开发的通信协议。S7-200 CPU的通信口（Port 0、Port 1）均支持PPI通信协议。S7-200 CPU的PPI网络通信是建立在RS-485网络的硬件基础上，因此其连接属性和需要的网络硬件设备与其他RS-485网络一致。

1 网络读写（NETR/NETW）指令介绍

网络读写指令一般用于S7-200 CPU之间的PPI网络通信。PPI通信前要保证PPI网络上的所有站点都应当有各自不同的网络地址，否则通信不会正常进行。另外，网络读写指令进行编程和应用时要注意以下几点：

1) 在程序中可以使用任意条网络读写指令，但是在同一时刻，最多只能有8条网络读写指令被激活；

2) 每条网络读写指令可以从远程站点读取/写入最多16个字节的信息；

3) 使用NETR/NETW指令向导可以编辑最多24条网络读写指令，其核心是使用顺序控制指令，这样在任一时刻只有一条NETR/NETW指令有效；

4) 每个CPU的端口只能配置一个网络读写指令向导。

2 网络读写指令向导组态

2.1 硬件连接

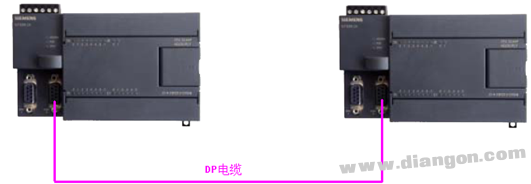

下面通过一个实例（两台S7-200 plc之间的通信）来介绍如何使用网络读写指令向导。首先，两个S7-200之间的硬件连接需要一根标准DP电缆加两个DP总线插头。两台S7-200的RS485通信端口连接方式，可参考以下图片中的连接方式（如果PLC有两个通信端口，则任意端口都可进行配置，本例中两个PLC均以Port 0口做PPI通信使用），如图1所示。

图1 两台PLC的网络连接

2.2 NETR/NETW向导组态过程

2.2.1设定通信站地址

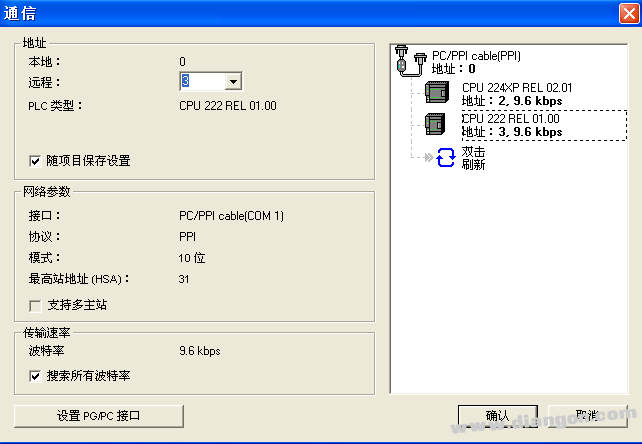

首先，用PC/PPI编程电缆将两台PLC的网络站地址分别设置为2和3，波特率都为9.6Kbps。这时，将编程电缆连接到任一个CPU带可编程插口的DP插头上，查找两台PLC的站地址，如图2所示。

图2 设定两台CPU的网络地址

在本例中，选定通信地址为3的PLC为网络主站，并对其进行向导配置。选定要做为通信主站的CPU地址，点击确认后即可进入该CPU的编程界面。另外，网络读写指令向导会自动将CPU设置成主站模式，不必另行编程设置，只需为主站编写通信程序，从站直接使用通信缓冲区中的数据，或将数据整理到通信区即可。

2.2.2 向导配置步骤

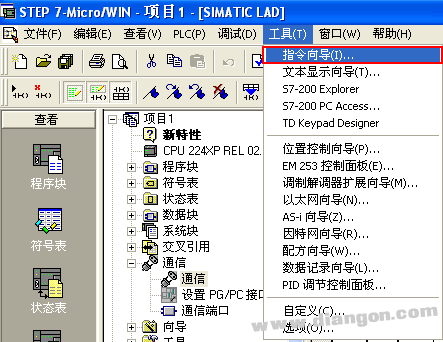

进入到编程画面后，点击工具菜单栏，找到指令向导选项，准备进入网络读/写功能的向导配置模式，如图3所示。

图3 进入指令向导编程界面

打开指令向导界面，选择NETR/NETW指令功能，如图4所示。

图4 NETR/NETW指令向导界面

选择网络读写指令后，点击下一步，可以定义通信所需网络操作的数目，如图5所示。向导中最多可以使用24个网络读写操作，对于更多的操作，可用网络读写指令编程实现，本例子中将建立两个网络操作。

图5 网络读写操作数目的确定

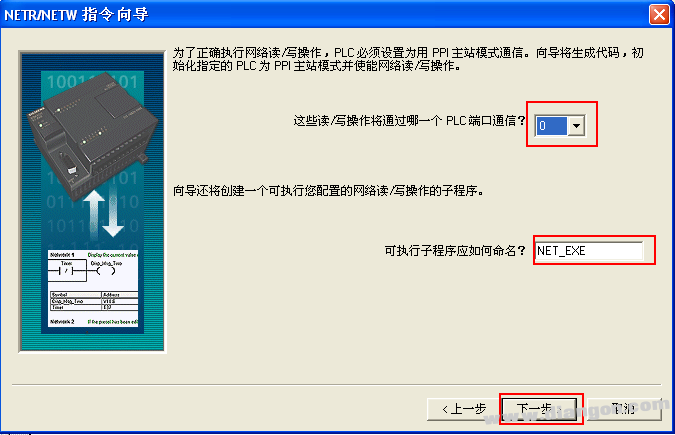

接下来，选择要进行通讯主站的PLC端口序号，这里选择PORT 0口作为通讯主站端口，并为即将生成的向导配置子程序命名（可使用默认名，也可自命名）。对于有两个通信端口的CPU既可以选择Port 0也可以选择Port 1，所有网络操作将由定义的通信口完成，如图6所示。

图 6 定义网络端口序号并命名子程序名称

点击下一步，进入到数据交换区域的设定界面，如图7所示。

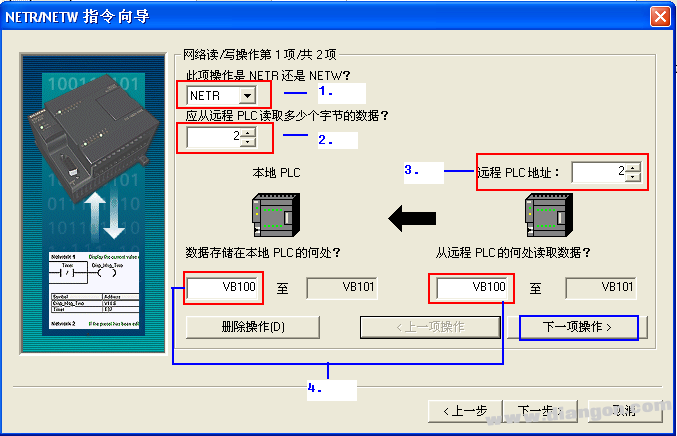

图7 网络读数据交换组态界面

其中：

1. 代表定义该网络操作是一个网络读（NETR）还是一个网络写（NETW）操作；

2. 代表定义应该从远程PLC读取多少个数据字节（NETR）或者应该写到远程PLC多少个数据字节（NETW），每条网络读写指令最多可以发送或接收16个字节的数据；

3. 代表定义想要通信的远程PLC地址；

4. 代表定义的是网络读（NETR）或网络写（NETW）操作时，定义读取或写入的数据应该存在本地PLC的哪个地址区，并且将被写入和被读取的数据定义在远程PLC中的哪个地址区，有效的操作数为VB、IB、QB、MB、LB；

因为之前已定义了两项网络读/写操作，所以在“下一项操作”中可以配置另外一条网络读/写操作指令，配置内容与上述界面类似，就不再重复介绍。在第一个操作中定义为网络读操作，地址分配如图7所示；下一项操作中将定义为网络写（NETW）操作，具体的地址分配如图8中所示的内容。

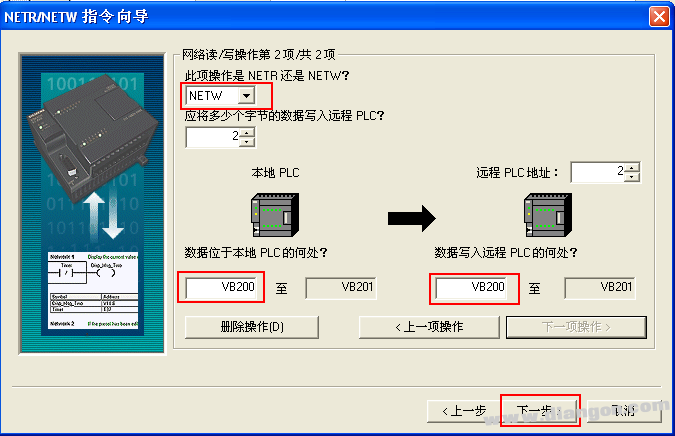

图8 网络写操作的配置画面

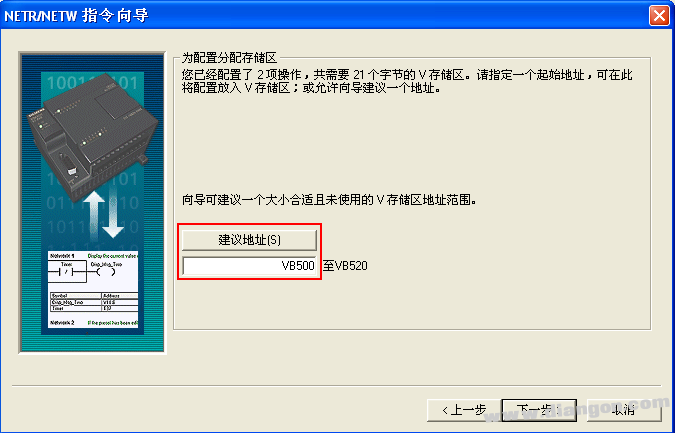

最后需要分配V存储区的建议地址，建议将V存储区起始地址设置的大一些（如图9所示），原则是避免和程序中已经应用到的V存储区地址有重叠。

图9 建议地址区分配

完成了上述步骤，即完成了向导的配置过程。在向导配置完成后，会自动生成网络读写指令的子程序及符号表。

2.3 NETR/NETW程序块编程

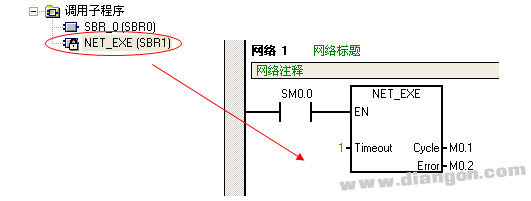

完成向导配置后，进入程序块编程。编程的内容就是对向导生成的子程序进行调用，最后将程序下载到相应的PLC中，使之生效，如图10所示。

图10 调用向导生成的子程序模块

其中：

1) 必须用SM0.0来使能NETR/NETW，以保证该指令的正常运行；

2) Timeout：超时参数。0=不延时；1-32767=表示以秒为单位的超时延时时间。如果通信有问题的时间超出此延时时间，则报错误；

3) Cycle：周期参数。此参数在每次所有网络读写操作完成时切换其开关量状态；

4) Error：错误参数。0=无错误，1=有错误。

2.4 通信数据交换

首先，打开主站CPU222的状态表，输入数据的交换地址区，并在执行NETW指令的VB200~VB201区域赋值，然后在通信的界面中选择从站CPU 224XP，并打开它的状态表进行监控，查看它的VB200和VB201是否有值写入，同时在VB100和VB101中写入新数值，然后打开主站CPU222的状态表监控相应的地址区是否接收到数值，由此完成如图11所示的读/写数据交换过程。

图11 主/从站通信数据交换

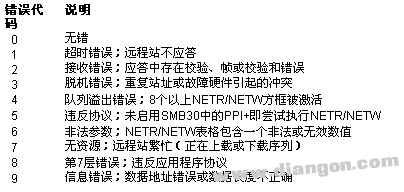

3 通信错误代码

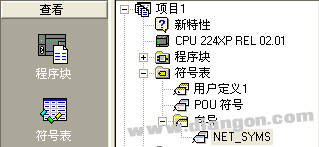

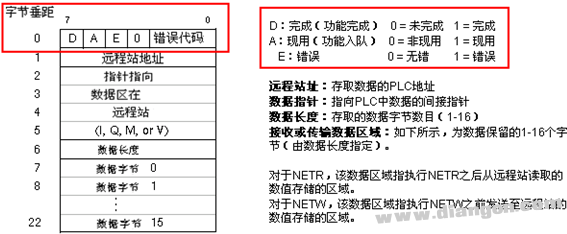

如果数据区没有接收到数据，那么代表通信不成功，需要查看通信的状态字节来获取错误代码。每项读/写操作的状态字节可以参考指令向导配置成功后在符号表中生成的NET_SYMS标签栏，如图12所示。状态字节对应的V区地址如图13所示（由于分配的V存储区起始地址不同，那么得到的状态字节地址也会不同），例如：第一项NETR操作对应的状态字节地址为VB503。
