当数据用规定的格式输入后，在西门子plc的内部存储器中均需要以二进制的形式存储，二进制格式与实际数据间的关系较复杂，它常常会给程序的调试与检查带来困难，为了更清楚地说明数据的使用方法与存储形式，举例如下。
【例1】利用数据装载指令(指令代码L)，将各种十进制、十六进制数据读入到累加器ACCU1。
程序指令如下：
①L+27 ，／将单字长（16位）的十进制常数27读入到累加器l中；
②L1#一1 ／／将双字长（32位）的十进制常数一l读入到累加器l中：
③L2#1010 0000 0010 0001 ／／将单字长（16位）的二进制数1010 0000 0010 0001读入到累
加器l中；
④LDW#16# AOFl_BCD4 ／／将双字长（32位）的十六进制常数AOFl BCD4读入到累加器l中；
⑤L-2.5 ／／将双字长（32位）的浮点数“-2.5”读入到累加器l中（有关浮点数c1勺存
储格式见后述）。
【例2】利用数据装载指令（指令代码L），将ASCII字符“END”读入到累加器1中，并确定其执行结果。
程序指令如下：
LfEND． ∥将ASCII字符“END”读入到累加器l中
对照表8-5.2“ASCII代码表”可知，E=45;N=4E D=44，所以本字符在累加器1中的执行结果为：“454E44”。
【例3】利用数据装载指令（指令代码L），将定时器时间值、计数器计数值读入到累加器1中，并确定其执行结果。
程序指令如下：
①LT#500ms ∥将定时器时间值(500ms)读入到累加器l中；
②LC#100 ／／将计数器计数值(100)读入到累加器l中；
定时器时间值、计数器计数值以常数形式存储，因此，累加器l的执行结果分别为500与100。
【例4】利用数据装载指令（指令代码L），将2字节（16位）的常数100、20分别读入到累加器1的高、低字节中，并确定其执行结果。
程序指令如下：
LB# (100，20) ／／将2字节（16位）的常数读入到累加器l中；
本指令与常数读入指令“L+27”的区别在于：
L +27指令：执行指令是将常数27转换为二进制后存储于累加器1，因为27=(1B) 16，所以累加器l的执行结果为“00 1B”。常数值的范围为0～65535（即O―FFFF）。
L B# (100，20)指令：执行指令是将2个十进制常数转换为二进制后，分别存储于存储器的高字节与低字节中，因为100=(64)16；20=(14) 16，所以累加器1的执行结果为“64 14”。指令中括号内的常数值的范围为0～255（即O～FF）。
相关指令：
LB# (100，20，12，15) ／／将4字节（32位）的常数读入到累加器l中。
【例5】利用数据装载指令（指令代码L），将4字节（32位）的地址数据10.2、M10.2分别读入到累加器1中，并确定其执行结果。
程序指令如下：
①LP#10.2 ／，将双字长（32位）的地址数据读入到累加器l中；
②LP#M10.2 ／／将双字长（32位）的地址数据读入到累加器l中；

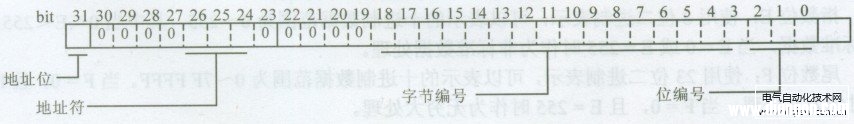

注意：地址数据在S7中的存储格式如下：
地址位(bit31):“0”指针寄存器不含地址符，地址符bit24～bit26应为0；“l”指针寄存器含地址符，地址符由bit24～bit26指定。
地址符(bit24～bit26):地址位(bit31)为“1”时用于指定存储器地址，地址的编码如下：
000:地址P：
001:，地址I；
010:地址Q;
011:地址M;
100:地址DBX;
101:地址DIX;
110:地址L：
111:地址VL。
因此，在累加器1中，指令“L P#10.2”的执行结果为“0000 0052”；指令“L P#10.2”的执行结果为“8300 0052”。
【例6】利用数据装载指令(指令代码L)，将日期数据2006-11-18读入到累加器1中，并确定其执行结果。
程序指令如下：
LD#2006_ll―l8 ／／将双字长（32位）的日期读入到累加器l中；
注意：日期在PLC中的存储格式为表格数据，且以1990年1月1日作为起点“O”；以后每天增加1，1990年1月2日为“l”。因此，2006年11月18日对应累加器l的日期存储数据为：6165；而2007年11月18日对应累加器1的日期存储数据为：6165+365= 6530。
【例7】利用数据装载指令（指令代码L），将时间数据13:20:33.125s读入到累加器1中，并确定其执行结果。
程序指令如下：
LTOD#13:20:33.125 ∥将双字长（32位）的对阅读入到累加器l中。
注意：时间在PLC中的存储格式为以ms为单位的数据，如：
13:20:33.125s =(13×3600 +20×60+ 33.125)s= 48033125 ms
因此，执行本指令后累加器1的时间存储数据为：48033125。
