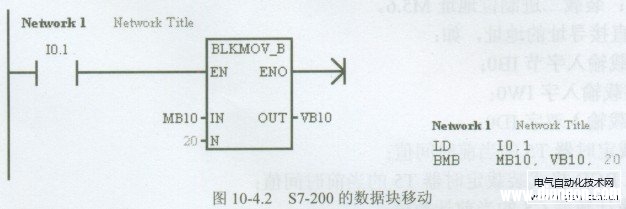

西门子S7-200plc的数据装载、传送与移动全部通过移动指令MOV实现。移动指令MOV在梯形图中的指令格式如图10-4.1所示。 指令中的MOV为移动指令代码，B为数据长度，在S7-200中允许的数据范围为： B:1字节（8位二进制）； W:l字（16位二进制）：  DW:2字(32位二进制)： R：浮点数（32位二进制）。 指令中，IN:源数据或数据存储位置； OUT:移动目标位置。 通过改变移动的源数据位置与移动目标位置，MOV指令可以完成数据的装载、传送与移动功能。当采用MOV BIR、MOV-- BIW时可以将直接输入移动到指定的位置，或将指定的数据直接送到输出端。 间接寻址：S7-200的移动指令中的数据源与移动目标不仅可以是常数、存储器地址，还可以采用间接寻址方式。在采用间接寻址时，对指针的建立、操作数的指定有规定的格式与要求，其使用范围也有一定的限制。如在建立指针时，应在指针地址前加“&”标记；当采用间接寻址时，应在地址指针存储器前加“+”标记等，有关S7-200间接寻址的方法可以参见本书第8章。 2．数据块移动 S7-200的数据移动还可以“成块”进行，这时应使用编程指令BLKMOV B（以字节为单位）、BLKMOV-W（以字为单位）、BLKMOV DW（以双字为单位），梯形图程序如图10-4.2所示。  图10-4.2中的N用于指定移动的“块”大小，执行程序可以将从MB10起的20字节标志寄存器数据(MBIO～MB39) -次性移动到VB10起的20字节变量寄存器中。 当图10-4.2采用BLKMOV―W、BLKMOV_DW指令时，只需要指定N为10与5，同样可以实现移动20字节的目的。 3．数据装载与传送 所谓装载实质是将指定的数据移动到累加器的操作，因此可以通过移动指令实现。在S7-200上，只需要在MOV指令中将移动目标位置(OUT)指定为累加器1(ACl)，即可实现数据装载功能。 所谓传送，实质是将累加器的内容移动到指定位置的操作，因此，同样可以通过移动指令实现。在S7-200上，只需要直接将数据源位置(IN)指令为累加器1(ACl)，即可实现数据的传送功能。 |
