FB块接口类型

经常有用户咨询FB的接口变量类型IN_OUT、STAT、TEMP在使用上有何区别，以下通过一个简单的例子进行说明。运用FB块编程计算公式：(A+B) * C = D，在程序中需要通过一个中间变量（例如其变量名定义为“TEMP_value”）传递“A”和“B”相加的结果，然后再乘以“C”得到最终结果“D”；将中间变量“TEMP_value”分别定义为IN_OUT、STAT或TEMP类型后做如下测试。

首先创建FB1，在IN接口类型中新建A、B、C 三个变量，数据类型INT；在OUT接口类型中新建D 变量，数据类型INT；在OB1中调用FB1，并生成对应的背景DB块DB1。

情形一，将中间变量“TEMP_value”定义为IN_OUT类型时，接口定义及程序如图1：

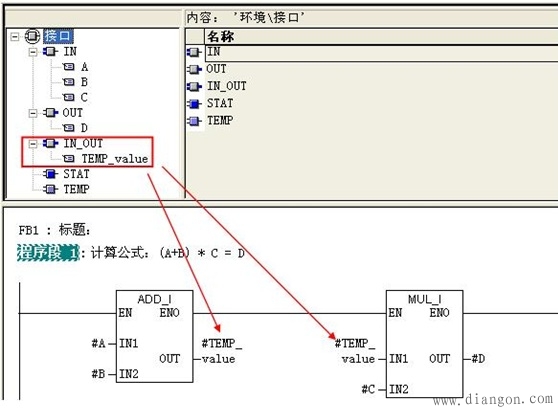

图1 中间变量“TEMP_value”定义为IN_OUT类型

下载到CPU中执行程序监控，在调用FB1的接口参数处和背景DB块中都可以监控到变量“A”和“B”相加的中间结果“TEMP_value”，如图2所示。

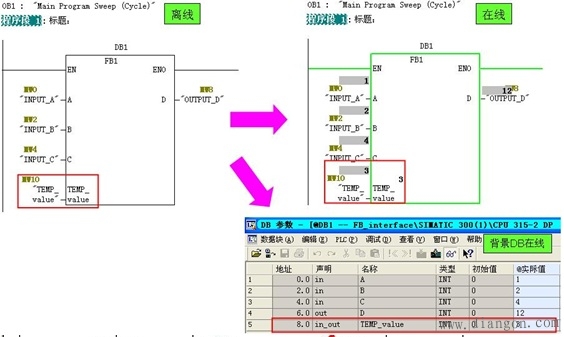

图2 中间变量“TEMP_value”定义为IN_OUT时的在线数据

情形二，将中间变量“TEMP_value”定义为STAT类型时，接口定义及程序如图3：

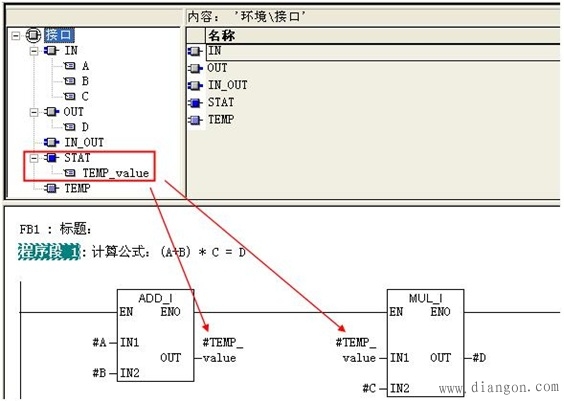

图3 中间变量“TEMP_value”定义为STAT类型

下载到CPU中执行程序监控，仅能在其背景DB块中监控到变量“A”和“B”相加的中间结果“TEMP_value”的值，而在调用FB1的接口参数处无该中间变量，如图4所示。

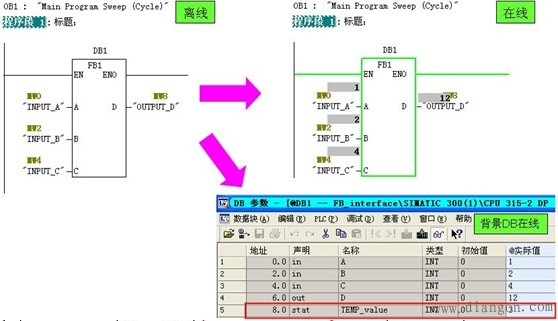

图4 中间变量“TEMP_value”定义为STAT时的在线数据

情形三，将中间变量“TEMP_value”定义为TEMP类型时，接口定义及程序如图5：

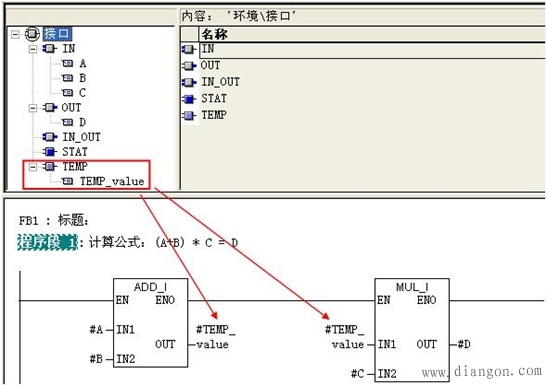

图5 中间变量“TEMP_value”定义为TEMP类型

下载到CPU中执行程序监控，既不能在其背景DB块中监控到变量“A”和“B”相加的中间结果“TEMP_value”的值，也不能在调用FB1的接口参数处看到该中间变量，如图6所示。

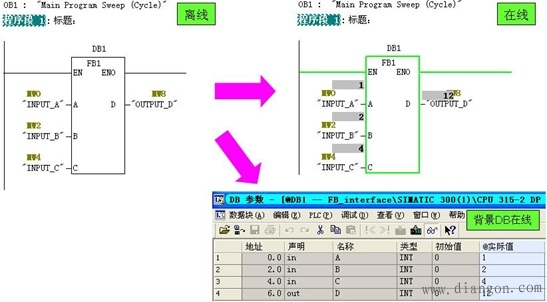

图6 中间变量“TEMP_value”定义为TEMP时的在线数据

对于同一个中间变量，在FB中定义为不同的参数类型时，其接口参数和对应的背景数据块的显示都不尽相同。所以在不同的需求下可自行定义中间变量的类型，以满足不同的需求。西门子创新工业之道是“知其道，用其妙”，编程也不例外，知“FB接口类型”之道，用其妙。
