S7-300的MPI通讯

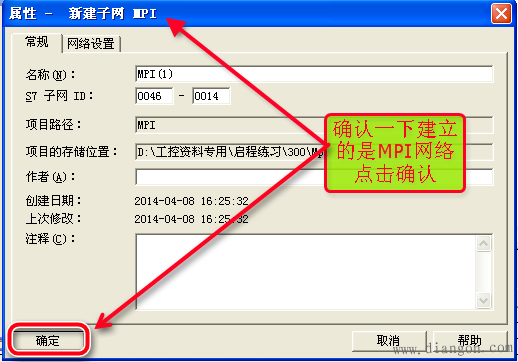

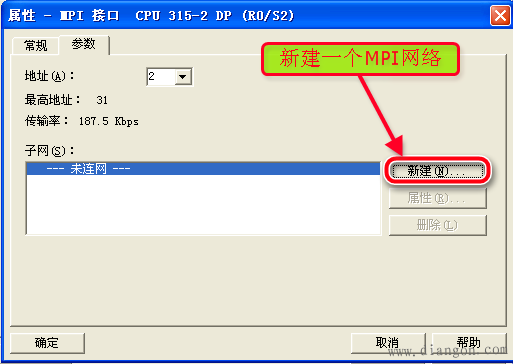

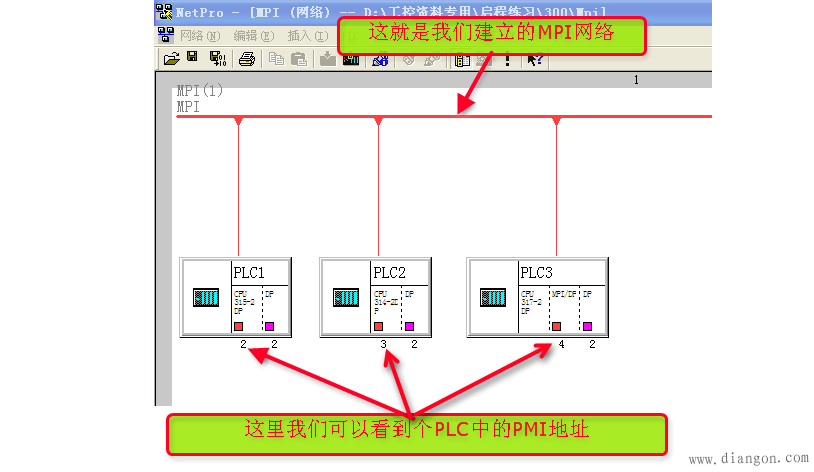

注意在组态的时候建立的是MPI通讯，不是DP通讯

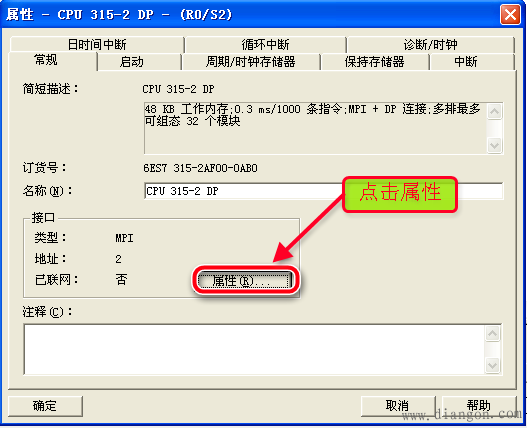

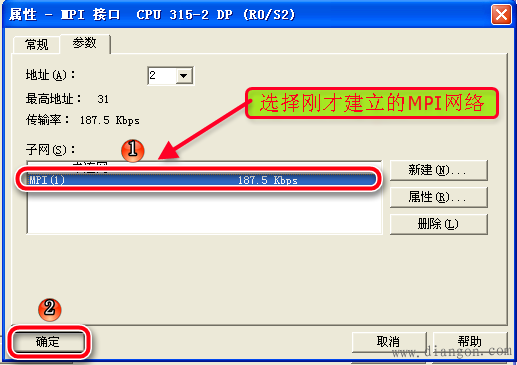

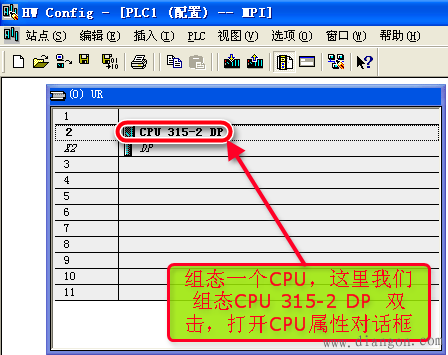

PLC1里进行硬件组态：

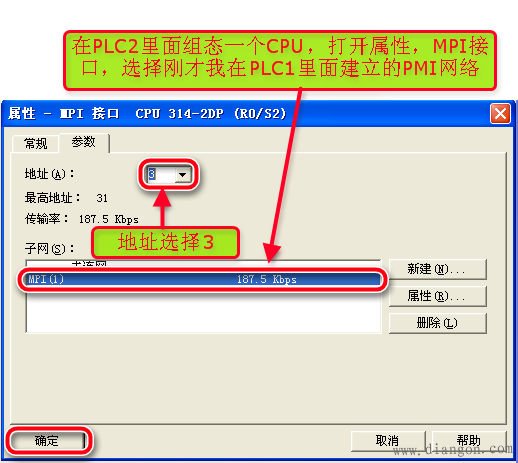

在PLC2里进行硬件组态：

在PLC3里进行硬件组态：
（和PLC2的CPU属性设置相同，地址更改为3）

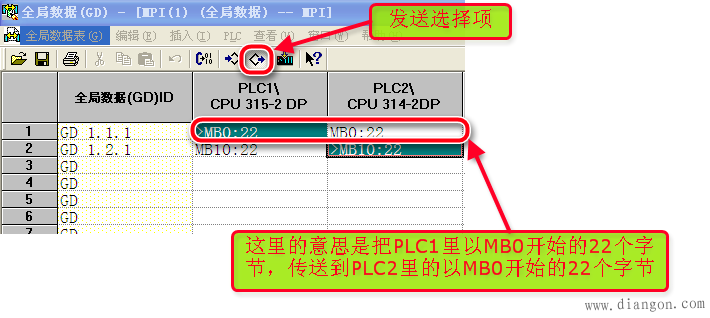

我们在PLC里面不用编辑通讯的程序，只需在PLC1里给MB0开始的22个字节赋值，在PLC2里给MB0开始的22个字节解压使用即可。
程序的下载步骤：

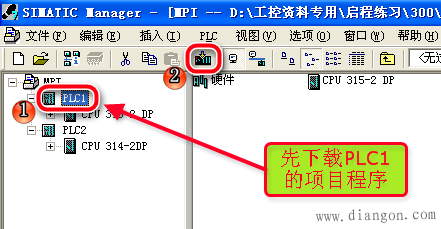

一,先下载PLC1，使用编程电缆连接PLC1上的MPI接口

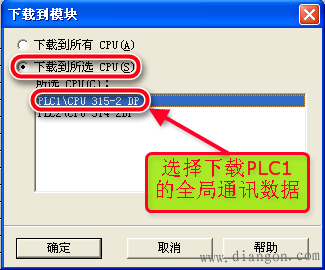

二，下载完PLC1的项目程序后，我们开始下载PLC1的全局通讯的通讯信息

三，下载PLC2，使用编程电缆连接PLC2上的MPI接口

  四，下载完PLC2的项目程序后，我们开始下载PLC2的全局通讯的通讯信息

下载完成，连接上MPI通信电缆，测试通讯情况
MPI单边通讯（300的PLC和300的PLC）：
单边通讯主要用在PLC与PLC之间的通讯，一个发送和接受最多76个字节
特别提示：因为通讯程序没有必要每个扫描周期都运行，所以我们可以把通讯程序放到OB35（循环中断）里面
下面我们开始单边通讯300对300的编程：
我们使用系统功能SFC68发送，SFC67接受
下面我们在PLC1里面进行编程：
SFC68发送数据

REQ：等于“1”的时候发送数据
C0NT：保持通讯，（是否使用这个SFC68进行发送），常为“1”
DEST_TD：通讯对方的地址
VAR_ADDR:对方接收数据的的缓存区（把要发送的数据放到对方的什么地方）
SD:本地需要发送的数据
REST_VAL:错误代码
BUSY:完成位

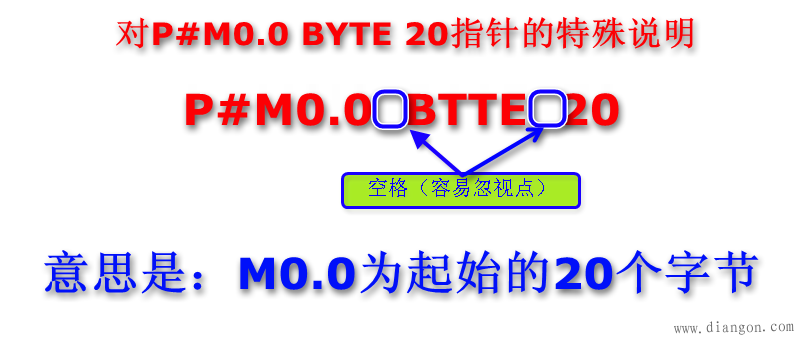

上图中SFC68的意思为，当M1.0为“1”，且M1.1为“1”，时向MPI地址是3的PLC中发送M0.0开始的20个字节，存到对方DB1.DB1000.0开始的20个字节中去。

SFC67接收数据

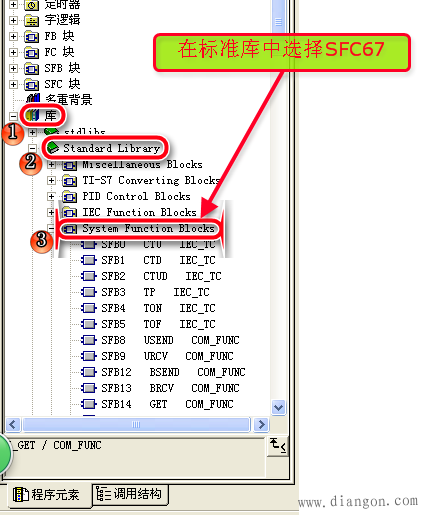

同样在标准库中找到SFC67：

SFC67接收信息
REQ：等于“1”的时候发送数据
C0NT：保持通讯，（是否使用这个SFC68进行发送），常为“1”
DEST_TD：通讯对方的地址
VAR_ADDR:对方存储数据的缓存区（我们要从地方的什么地方取数据）
REST_VAL:错误代码
BUSY:完成位
RD：本地存储信息的的地址（把对方的数据拿过来以后放到自己这边的什么地方）

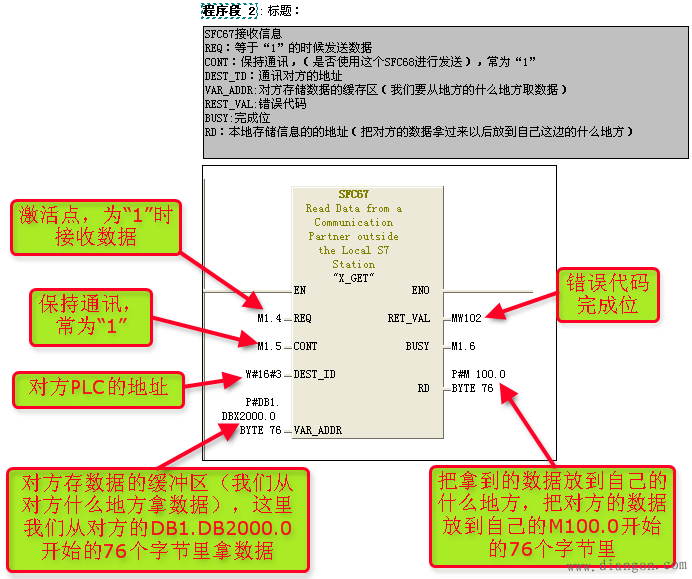

上图中SFC67的意思是：当M1.4为“1”，且M1.5为“1”，时把MPI地址是3的PLC中DB1.DBX2000.0开始的76个字节存到自己PLC里从M100.0开始的76个字节中。
分别把PLC的程序下载到相应的CPU内，连接MPI通讯电缆测试
MPI单边通讯（300的PLC和200的PLC）：

S7-300为主站，S7-200为从站
（MPI通讯也可以通过EM277进行，EM277拨码开关地址要和300编程时填写的对方通讯地址相同）
和200的单边通讯方式和300对300的通讯相同，都需要使用SFC67和SFC68,进行数据的接收和发送。

上图中的信息意思是：当M200.0为“1”，且M200.1为“1”的时候把300PLC的以M0.0为开始的76个字节传送到200PLC以V0.0为开始的76个字节中去。

上图中的意思是：当M200.4为“1”，且M200.5为1的时候读取200PLC里以V1.0为开始的76个字节存放到300PLC的以M100.0为开始的76个字节里面。
特别提示：MPI的默认通讯速率是187.5kbit/s,需要将200对应接口的通讯速率也改成187.5kbit/s
S7-300和200的通讯不只是只能传递V区的数据
如下图程序：

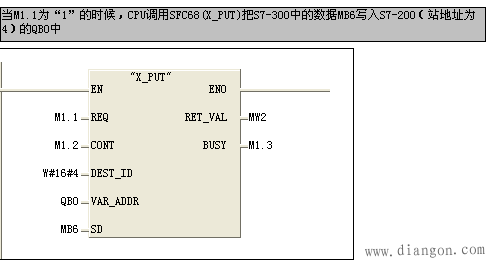

当M1.1为“1”的时候，CPU调用SFC68(X_PUT)把S7-300中的数据MB6写入S7-200（站地址为
4）的QB0中

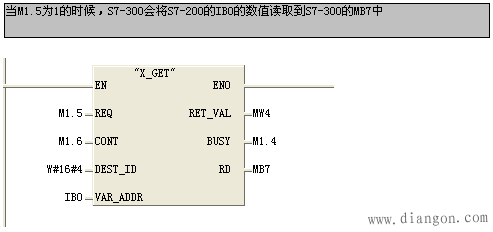

当M1.5为1的时候，S7-300会将S7-200的IB0的数值读取到S7-300的MB7中
MPI双边通讯（300PLC和300PLC）

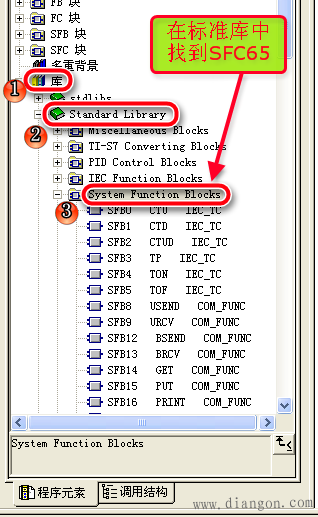

MPI的双边通讯需要使用系统功能SFC65发送和SFC66接收、
SFC65发送数据：

SFC65，发送数据
REQ：等于“1”的时候发送数据
C0NT：保持通讯，（是否使用这个SFC65进行发送），常为“1”
DEST_TD：通讯对方的地址
REQ_ID:数据编号，（常填写本地MPI地址）
SD:要发送的数据块
REST_VAL:错误代码
BUSY:完成位
上图中的信息意思是：当M5.0和M5.1接通的时候把DB1.DBX3000.0为起始的76个字节的数据的3号数据包写入到MPI地址是3的PLC中。
在另外一台PLC（MPI地址中SFC65中的对方地址相同）内编写SFC66接收数据：

EN_DT:等于“1”的时候发送数据
RET_VAL:错误代码
REQ_ID:接收数据编号
NDA:检测数据
RD:接收数据存放的地点

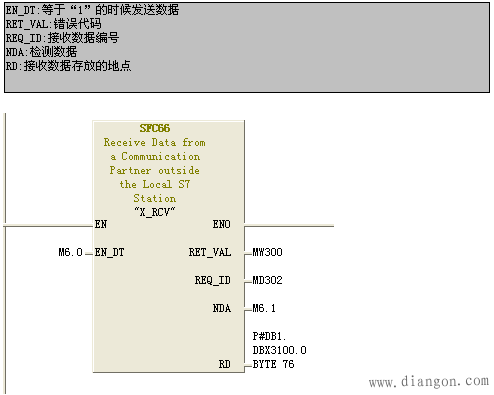

上图中的信息意思是：当M6.0为“1”的时候，接收对方发来的信息，存放到DB1.DB3100.0开始的76个字节中。
