二、光电编码器的应用
1、角度测量
汽车驾驶模拟器，对方向盘旋转角度的测量选用光电编码器作为传感器。重力测量仪，采用光电编码器，把他的转轴与重力测量仪中补偿旋钮轴相连，扭转角度仪，利用编码器测量扭转角度变化，如扭转实验机、渔竿扭转钓性测试等。摆锤冲击实验机，利用编码器计算冲击是摆角变化。
2、长度测量
计 米 器，利用滚轮周长来测量物体的长度和距离。
拉线位移传感器，利用收卷轮周长计量物体长度距离。
联轴直测，与驱动直线位移的动力装置的主轴联轴，通过输出脉冲数计量。
介质检测，在直齿条、转动链条的链轮、同步带轮等来传递直线位移信息。
3、速度测量
线速度，通过跟仪表连接，测量生产线的线速度
角速度，通过编码器测量电机、转轴等的速度测量
4、位置测量
机床方面，记忆机床各个坐标点的坐标位置，如钻床等
自动化控制方面，控制在牧歌位置进行指定动作。如电梯、提升机等
5、同步控制
通过角速度或线速度，对传动环节进行同步控制，以达到张力控制
三、增量型编码器(旋转型)
1、工作原理:

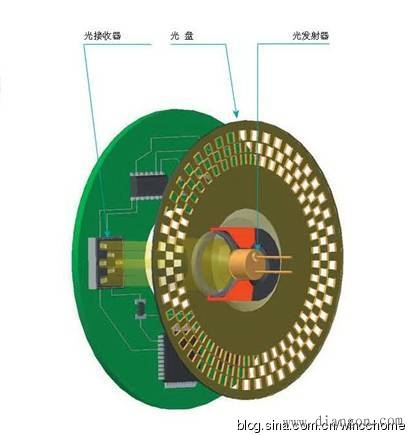

由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。
由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
分辨率―编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。
2、信号输出:
信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电极开路（PNP、NPN）,推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。
信号连接―编码器的脉冲信号一般连接计数器、plc、计算机，PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。
如单相联接，用于单方向计数，单方向测速。
A.B两相联接，用于正反向计数、判断正反向和测速。
A、B、Z三相联接，用于带参考位修正的位置测量。
A、A-，B、B-，Z、Z-连接，由于带有对称负信号的连接，电流对于电缆贡献的电磁场为0，衰减最小，抗干扰最佳，可传输较远的距离。
对于TTL的带有对称负信号输出的编码器，信号传输距离可达150米。
对于HTL的带有对称负信号输出的编码器，信号传输距离可达300米。
3、增量式编码器的问题：
增量型编码器存在零点累计误差，抗干扰较差，接收设备的停机需断电记忆，开机应找零或参考位等问题，这些问题如选用绝对型编码器可以解决。
增量型编码器的一般应用:
测速，测转动方向，测移动角度、距离(相对)。
四、绝对型编码器（旋转型）
绝对编码器光码盘上有许多道光通道刻线，每道刻线依次以2线、4线、8线、16 线。。。。。。编排，这样，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码（格雷码），这就称为n位绝对编码器。这样的编码器是由光电码盘的机械位置决定的，它不受停电、干扰的影响。
绝对编码器由机械位置决定的每个位置是唯一的，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。这样，编码器的抗干扰特性、数据的可靠性大大提高了。
从单圈绝对值编码器到多圈绝对值编码器
旋转单圈绝对值编码器，以转动中测量光电码盘各道刻线，以获取唯一的编码，当转动超过360度时，编码又回到原点，这样就不符合绝对编码唯一的原则，这样的编码只能用于旋转范围360度以内的测量，称为单圈绝对值编码器。
如果要测量旋转超过360度范围，就要用到多圈绝对值编码器。
编码器生产厂家运用钟表齿轮机械的原理，当中心码盘旋转时，通过齿轮传动另一组码盘（或多组齿轮，多组码盘），在单圈编码的基础上再增加圈数的编码，以扩大编码器的测量范围，这样的绝对编码器就称为多圈式绝对编码器，它同样是由机械位置确定编码，每个位置编码唯一不重复，而无需记忆。
多圈编码器另一个优点是由于测量范围大，实际使用往往富裕较多，这样在安装时不必要费劲找零点， 将某一中间位置作为起始点就可以了，而大大简化了安装调试难度。
