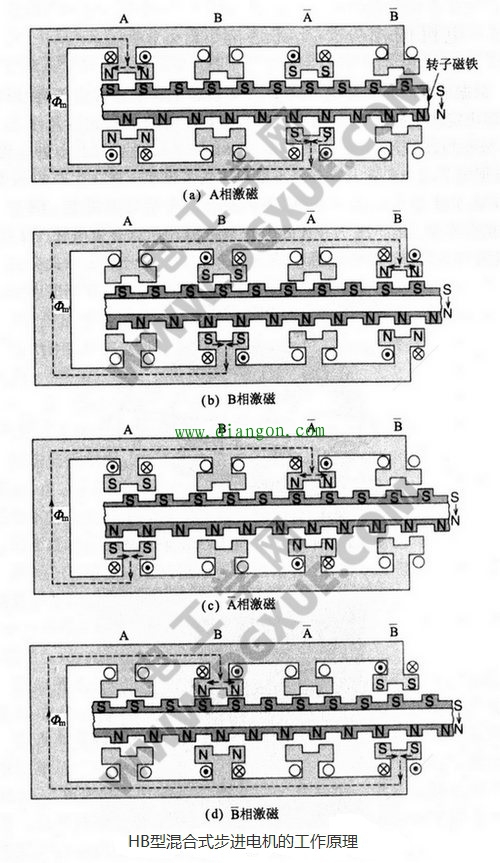

如HB型步进电机为P相，转子齿数则依据式θs=180°/PNr可知其步距角久为θs=180°/PNr。此时，定子1相主极数（A“杠A”相的总和）为m个，均匀配置，其内径配置的多个细齿齿数相同。转子永久磁铁产生磁通的磁路如下图中的虚线所示，在A“杠A”间形成闭合磁路。与后面叙述的三相HB和五相HB型等奇数相不完全相同，在A“杠A”间不能形成闭合磁路，需要跨接到B相、C相等其他相形成闭合磁路。前者被称为相内磁路式，后者称为相间磁路式。

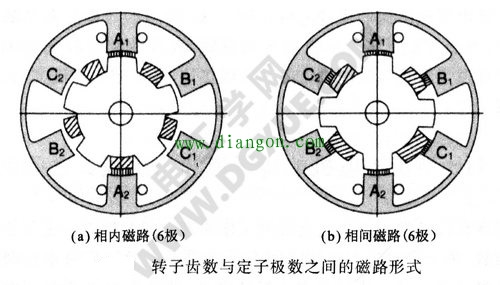

两相HB型步进电机皆为相内磁路，而三相HB型步进电机存在相内磁路和相间磁路两种形式。下图为三相HB型步进电机，有6个磁极，极上并没有小齿，转子齿数也少，此图描述了定子和转子的磁通路径，其中（a）为相内磁路，（b）为相间磁路。
例如图（a）相内磁路的情况，定子主极A1与相邻B相的B1或C相的C2，向下一相激磁时，会对与A1同极性的转子齿产生吸引力。在永久磁铁后侧的五个转子齿用剖面线表示，其与前侧的转子齿极性相反。同样图（b）为相间磁路，定子主极A1与相邻B相的B1或C相的C2，向下一相激磁时，会对与A1异性的转子齿产生吸引力。永久磁铁后侧的四个转子齿用剖面线表示，与前侧转子齿极性相反，与（a）磁路相同。
