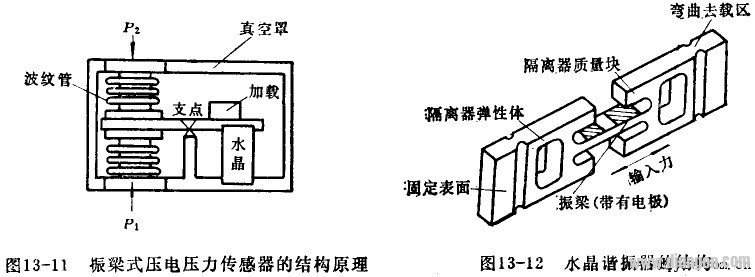

振梁式压电压力传感器的结构如图13-11所承振梁是其心脏，在传感器的中央。为了避免娠梁与产生力的机械系统之间直接摇合，振梁两端固定在隔离器上。隔离器包括隔离器弹性体、隔离器质量块和弯曲去载区。波纹管的功能是把输入压力转换成振梁的测量力。平衡质量块的作用是调节运功组件，使其重心与支点重合。当传感器受到外界加速度干扰时，因其力臂为虱故谐振器不受外力干扰。图13-12表示水晶谐振器的结构。
当水晶谐振器受外力作用时，其振动额串发生变化。如图13-11所示，当作用于波纹管沈波纹管上的压力形成―个绕支点转动的力距。通过设九使该力矩与水品承受的力所产午的力矩平衡，从而改变了水晶谐振器的谐振频率。没所加的压力为P.其振功周期为t，则
式个to和t分别是压力等于零和不为零时的振功周期;A利B是均由传感器确定的常数。
