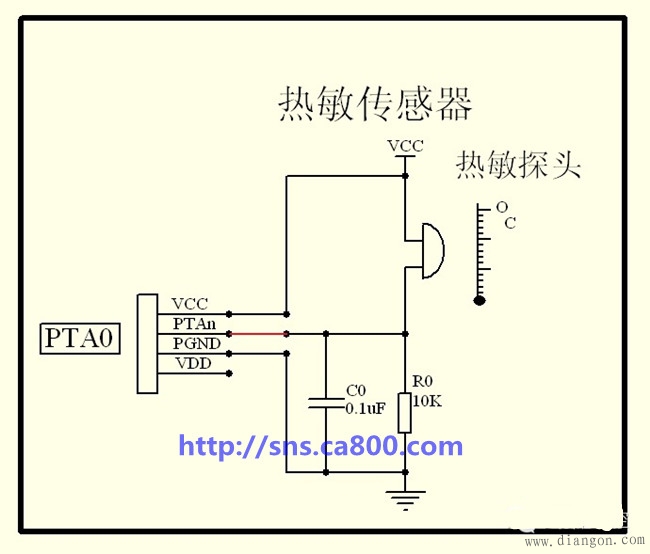

2.印刷线路板图：
3.工作原理：

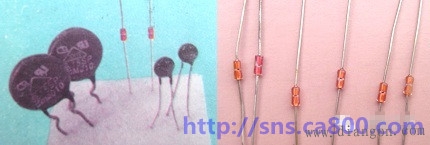

A、热敏电阻（图）：
负温度系数的热敏电阻；热敏电阻的阻值随温度升高而下降。
正温度系数的热敏电阻 ；热敏电阻的阻值随温度升高而增大。

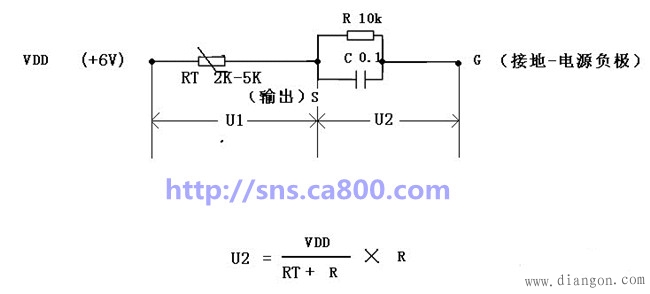

B、工作原理：
从上式中可知，“S”点的电平输出（高、底）随RT的阻值变化而改变。温度升高；“RT”变小，“S”点的电平输出-----“高”；
温度降底；“RT”变大，“S”点的电平输出-----“底”；
C、实验数据；
温 度 电压（对地） 模似量
常温下 2.414 494
用手加温 2.747 556
4.实物（照片）：
