单片机最小系统不能烧写程序的解决思路
2016-10-23 10:47:00 | 人围观 |
评论:
现象:单片机晶振不起振,不能烧写程序
调查步骤:
1、怀疑晶振谐振电容等贴片有误 ,重新换上后,还是不能下载,排除;
2、怀疑单片机电源纹波过大,示波器测量发现纹波正常,排除;
3、怀疑单片机复位脚,用示波器测量发现复位脚为低,终于找到问题点;
4、复位脚为低,原因是硬件复位狗打开了,而刚开始下载的程序没有使能复位狗,故失效;
5、将复位狗用IO disable 后,单片机烧写正常。
复位狗电路

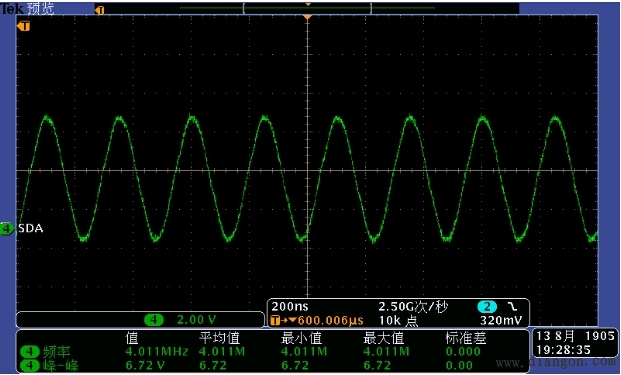

晶振完美波形~~~
晶振波形

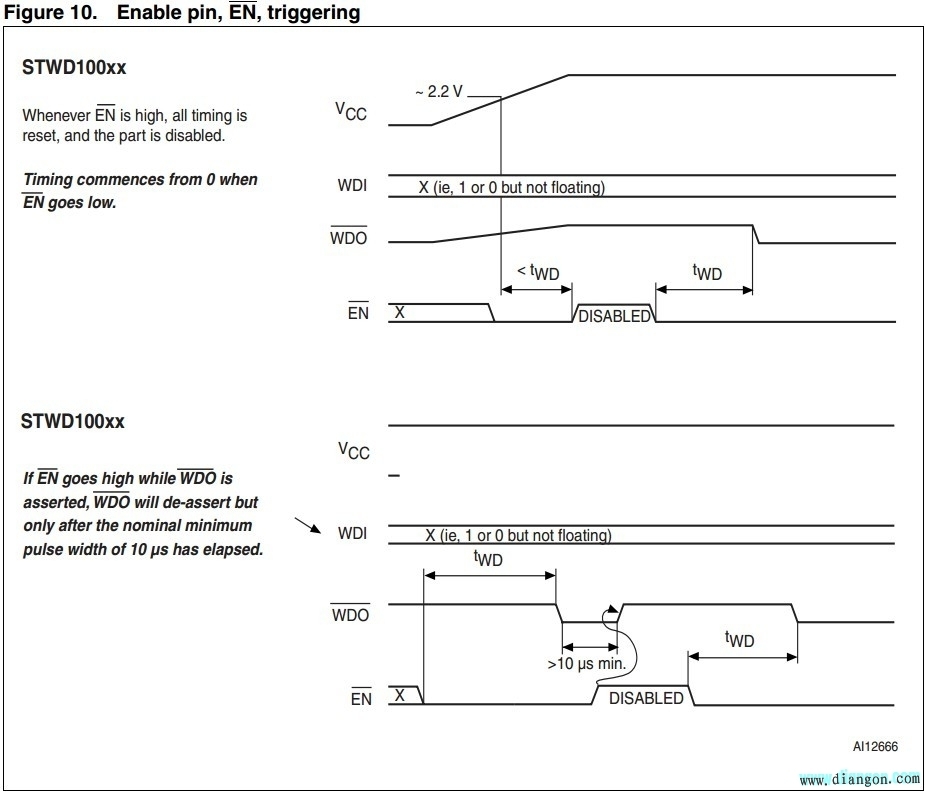

看门狗控制时序
