单片机最小系统的“烧片”问题

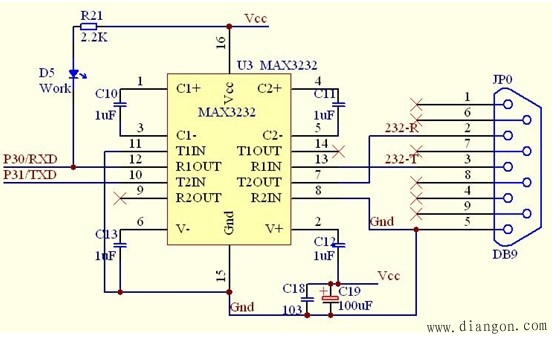

        图1   STC单片机在线编程典型线路
MAX3232芯片在这里完成电平转换的任务，它一边接单片机的全双工异步串行通信口，一边接PC机的RS232串口，实现两者不同的电平需要（单片机电平在0－5V，逻辑1的电平为5V、逻辑0的电平为0V；RS232电平在±15V，标准规定：逻辑1的电平为-3～-15V、逻辑0的电平为+3～+15V）。接一只发光管D5，可在通讯时看到它闪闪发光，增加点气氛，别无它意。
2、STC单片机在系统可编程的使用和软件界面
首先介绍STC单片机供应商的网址，从中大家可选自己所需的资料和下载软件，上面有STC单片机ISP下载编程软件.
 将下载的编程软件安装后，即可从“开始”/“所有程序”/“STC_ISP_V3.5”/“STC_ISP_V3.5”处打开该软件，最好是将其快捷方式放在桌面上，用着方便。
打开后的软件界面如下图：

                图2   STC单片机在系统可编程软件界面
上图左半边详细介绍了使用方法，即5个步骤，第一步选单片机型号（保持默认值即可）；第二步是打开Hex（16进制）文件（找到在Keil C工程文件夹里，你所创建的Hex目标文件）；第三步选串口和波特率（Com1和38400即可）；第四步可不考虑；第五步点击下载按钮（注意：点击前单片机必须断电，点击后给单片机通电，下载就自动进行了。数秒钟后下载完成，单片机即开始运行刚下载的程序）。
下图是编程原理：

              图3  STC89C51RC/RD＋系列单片机ISP编程原理
附录
以下是STC单片机使用指南PDF文档的部分截屏，供参考。
