小灯是一种简单的LED,给我们视觉效果只能通过亮和灭来表达简单信息。而这节课我们要来学习一种表达更加明确的器件,数码管。
先给大家提供一张原理图看一下,如图1所示。
图1 数码管原理图
这是比较常见的数码管的原理图,我们板子上一共有6只数码管。前边有了LED小灯的学习,数码管学习就会轻松的多了。从图1能看出来,数码管共有a,b,c,d,e,f,g,dp这8个段,而实际上,这8个段每一段都是一个LED小灯,所以数码管就是由8个LED小灯所组成的。我们看一下数码管内部结构图。
图2 数码管结构图
数码管分为共阳数码管和共阴数码管,所谓的共阴数码管就是8只LED小灯的阴极是接在一起的,也就是阴极是公共端,由阳极来控制小灯是否亮灭。同理,共阳数码管就是阳极是接到一起的,大家可以仔细研究下图1。细心的同学也会发现,数码管上边有2个com,实际上就是我们数码管的公共端。为什么有2个,我个人认为,一方面有2个可以起到对称的效果,刚好是10个引脚,另外一个方面,公共端通过的电流较大,我们初中就学过,并联电路电流之和等于总电流,用2个com可以把公共电流平均到2个引脚上去,降低线路承受的电流。
从我们板子的电路图上能看出来,我们所用的数码管是共阳数码管,如图所示。

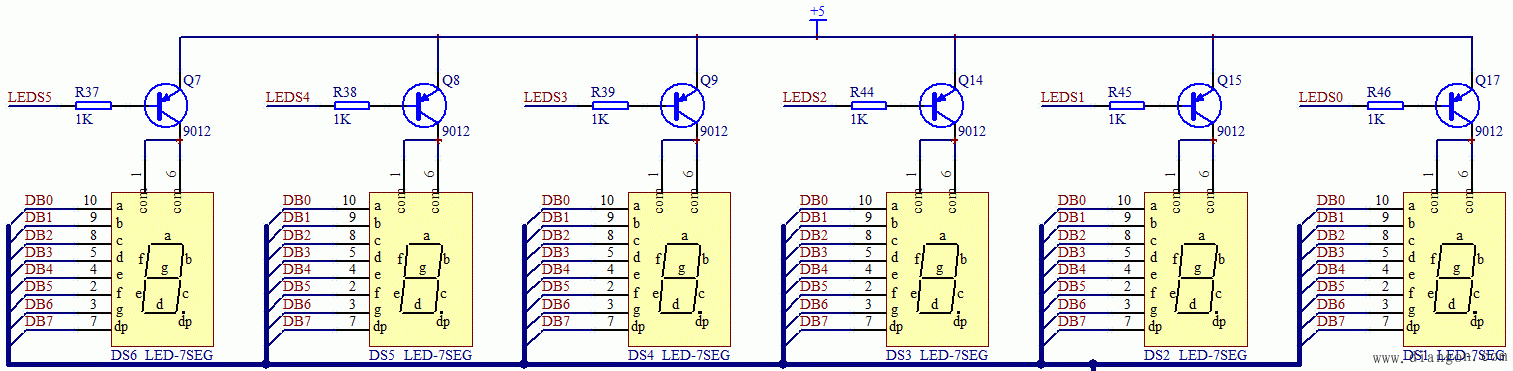

图3 共阳数码管电路
他们的com是接到了正极上,当然了,和LED小灯电路类似,也是由74HC138控制了三极管的导通来控制整个数码管的电流,我们先来看DS1这个数码管。原理图上可以看出来,控制DS1的三极管是Q17,控制Q17的引脚是LEDS0,对应到74HC138上边就是Y0端的输出。

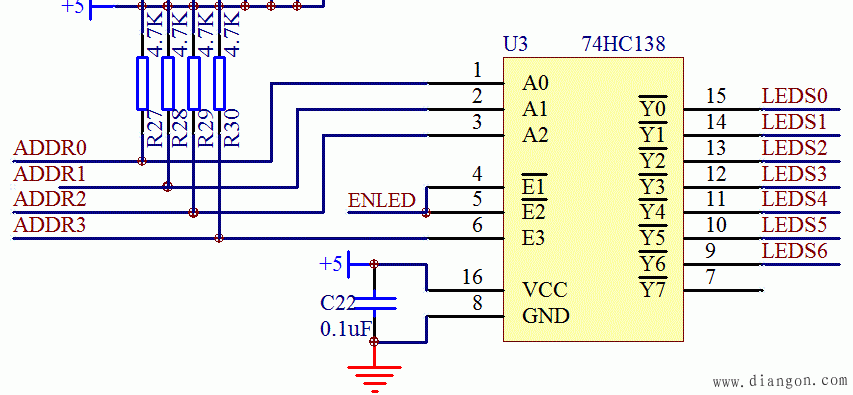

图4 74HC138控制图
我们现在的目的是让LEDS0这个引脚输出低电平,相信大家现在可以独立根据前边学到的内容把ADDR0,ADDR1,ADDR2,ADDR3,ENLED这4个输入状态写出来,现在大家不要偷懒,都去根据138的手册去写一下,不需要你记住这些结论,但是遇到就写一次,锻炼过几次后,遇到同类芯片自己就知道如何去解决问题了。
数码管通常是用来显示数字的,我们板子上的6个数码管,习惯上我们称之为6位,那控制位选择的就是74HC138了。而数码管内部的8个LED小灯我们称之为数码管的段,那么数码管的段选择(即该段的亮灭)是通过P0口控制,经过74HC245驱动。
数码管的8个段,我们直接当成8个LED小灯来控制,那就是a、b、c、d、e、f、g、dp一共8个LED小灯。我们通过图1可以轻而易举的看出来,如果我们点亮b和c这两个LED小灯,也就是数码管的b段和c段,其他的所有的段都熄灭的话,就可以让数码管DS1显示一个数字1,那么这个时候实际上P0的值的二进制就是0b11111001,十六进制就是0xF9。那么我们写一个程序进去,看看让数码管显示一下看看。
#include
sbit ADDR0 = P1^0;
sbit ADDR1 = P1^1;
sbit ADDR2 = P1^2;
sbit ADDR3 = P1^3;
sbit ENLED = P1^4;
void main()
{
unsigned char j = 0;
unsigned int i = 0;
ENLED = 0;
ADDR0 = 0;
ADDR1 = 0;
ADDR2 = 0;
ADDR3 = 1; //74HC138开启三极管Q17
while(1) //程序死循环
{
P0 = 0xF9; //打开数码管b和c段
}
}
大家把这个程序编译一下,下载到单片机里会发现,最右侧的数码管成功显示1这个数字。
同样的方法,我们可以把其他的数字都成功的在数码管上显示出来,而数码管显示的数字对应给P0的赋值,我们叫做数码管的真值表。我们来列一下我们这个电路图的数码管真值表,注意,这个真值表里显示的数字都不带小数点。
表1 数码管真值表
数字 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
真值表 | 0xC0 | 0xF9 | 0xA4 | 0xB0 | 0x99 | 0x92 | 0x82 | 0xF8 |
数字 | 8 | 9 | A | B | C | D | E | F |
真值表 | 0x80 | 0x90 | 0x88 | 0x83 | 0xC6 | 0xA1 | 0x86 | 0x8E |
