单片机功率晶体管接口

2016-12-07 12:23:10 | 人围观 | 评论:

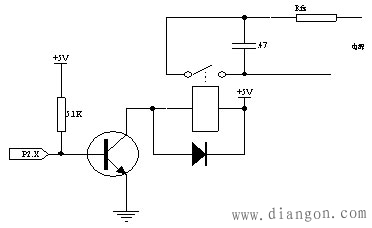

  1.晶体管驱动继电器

晶体管驱动继电器电路

  2.晶体管阵列

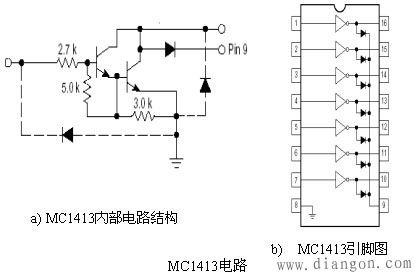

  当需要多路晶体管驱动输出时,可选用集成晶体管阵列(MC1413),以简化电路,降低成本。
  MC1413 中每一路达林顿晶体管可提供 500mA 驱动电流,集电极电压可达 50V 。每一路晶体管均带有续流二极管,用于带感性负载时保护晶体管。
