单片机程序设计一般步骤

2016-12-07 12:23:46 | 人围观 | 评论:

  (1)分析课题,确定解决方案和算法;
  (2)分配系统资源及存储单元;

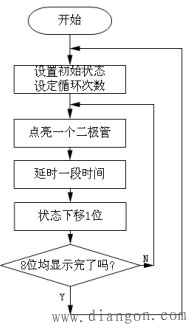

  (3)绘制程序流程图;
  (4)设计程序,并反复调试和修改。

  彩灯循环设计

  ORG 0000H
  MAIN: MOV P1, #80H ;D7 发光
  MOV P1, #40H ;D6 发光
  MOV P1, #20H ;D5 发光
  MOV P1, #10H ;D4 发光
  MOV P1, #08H ;D3 发光
  MOV P1, #04H ;D2 发光
  MOV P1, #02H ;D1 发光
  MOV P1, #01H ;D0 发光
  SJMP MAIN ; 循环

  ORG 0000H
  MAIN: MOV A, #01H ; 初始状态
  MOV R0, #08 ; 共 8 位
  L1 : MOV P1, A ;D1 发光
  LCALL DEL ; 延时子程序
  RL A ; 状态上移 1 位
  DJNZ R0 , L1; 循环判断
  SJMP MAIN ; 循环
