单片机IO口无法输出高低电平原因分析

2017-01-06 16:19:07 | 人围观 | 评论:

    最近在用LPC11C14单片机,该单片机是32cortex-M0系列的,带有片上CAN资源,既可以使用寄存器编程,也可以使用库函数(CMSIS)来编程应用方便。其下载方式有两种:
  SW方式;
  ISP方式;

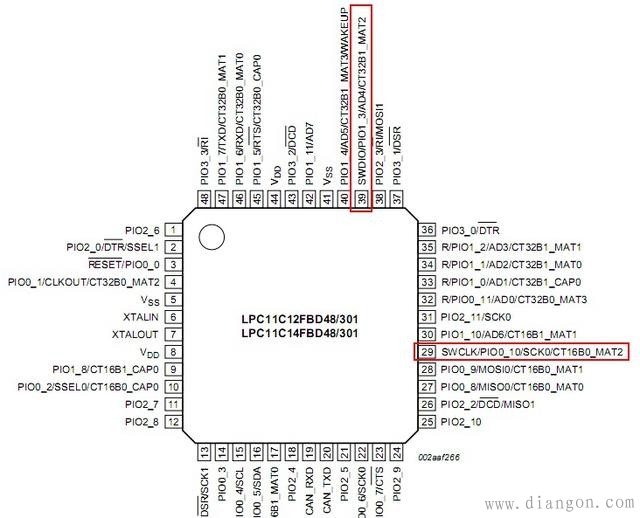

  对于LQF48封装而言,调试口分别为:
  29脚:SWCLK;
  39脚:SWDIO;


  这个两个引脚可以复用,在项目设计中到了29脚,将该引脚用作了GPIO输出脚,在用库函数调试的过程中发现时钟无法控制输出高低电平。而用寄存器版本就可以输出高低电平。花了好长时间终于找到了原因。
  下面先看寄存器版本编程时使用的头文件代码:

  再看CMSIS提供的库函数的头文件:


  从头文件的对比已经发现了问题,寄存器版本的头文件P0_10的地址是68结尾,而CMSIS中P0_10的地址是70结尾,翻看LPC11C14的数据手册可以发现其地址为:0x40044068,显然CMSIS提供的头文件错了。将CMSIS头文件修改后,P0_10就可以正常使用了。
