51单片机的最小系统教程

2018-09-05 10:20:17 | 人围观 | 评论:

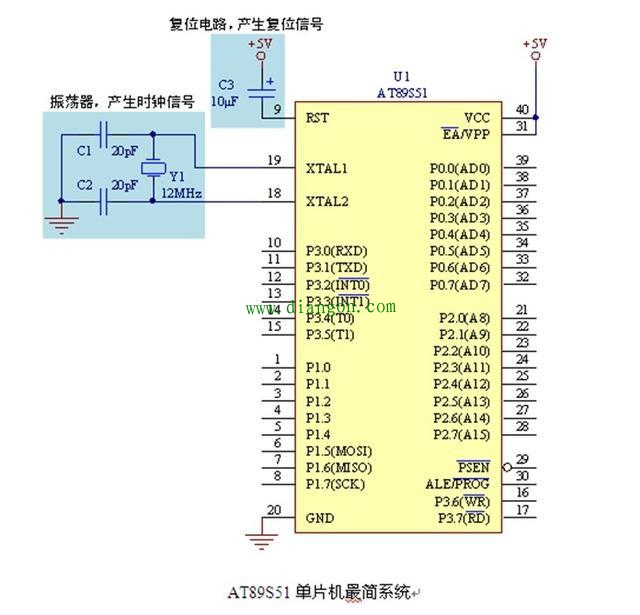

T89S51单片机最小系统，就是使单片机正常运行的最低配置：它有一系列模块组成。
1）复位系统:
当引脚9出现2个机器周期以上高电平时，单片机复位，程序从头开始运行.
2)时钟系统：
有振荡器电路产生频率等于晶振频率，这时用的是外界晶振。
也可以又外部单独输入，此时XTAL2脚接地，时钟信号由XTAL1输入。
