直流开关电源过电压保护电路

2016-10-30 15:09:12 | 人围观 | 评论:

    这里给大家介绍一个经典的直流电源的过压保护电路,因为在开关电源中过压保护的设计是一个很重要的电路,这种电路的形式也很多,这里介绍的只是一个案例,,

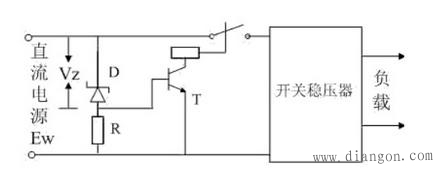

 如下图所示为用晶体管和继电器所组成的保护电路,在该电路中,当输入直流电源的电压高于稳压二极管的击穿电压值时,稳压管击穿,有电流流过电阻 R ,使晶体管 T 导通,继电器动作,常闭接点断开,切断输入。输入电源的极性保护电路可以跟输入过电压保护结合在一起,构成极性保护鉴别与过电压保护电路。

       在这些直流开关电源中,开关稳压器的过电压保护主要包括:输入过电压保护和输出过电压保护。如果开关稳压器所使用的未稳压直流电源(诸如蓄电池和整流器)的电压如果过高,将导致开关稳压器不能正常工作,甚至损坏内部器件,因此开关电源中有必要使用输入过电压保护电路。
