PWM开关电源集成控制IC-UC3842工作原理

　　下图为UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端， 当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/（RT×CT）；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。

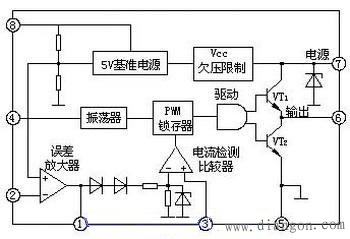

　　UC3842 内部原理框图

　　UC3842是一种性能优异、应用广泛、结构较简单的PWM开关电源集成控制器，由于它只有一个输出端，所以主要用于音端控制的开关电源。

　　UC3842 7脚为电压输入端，其启动电压范围为16-34V。在电源启动时，VCC16V，输入电压施密物比较器输出为0，此时无基准电压产生，电路不工作；当 Vcc16V时输入电压施密特比较器送出高电平到5V蕨稳压器，产生5V基准电压，此电压一方面供销内部电路工作，另一方面通过⑧脚向外部提供参考电压。一旦施密特比较器翻转为高电平（芯片开始工作以后），Vcc可以在10V-34V范围内变化而不影响电路的工作状态。当Vcc低于10V时，施密特比较器又翻转为低电平，电路停止工作。

　　当基准稳压源有5V基准电压输出时，基准电压检测逻辑比较器即达出高电平信号到输出电路。同时，振荡器将根据④脚外接Rt、Ct参数产生 f=/Rt.Ct的振荡信号，此信号一路直接加到图腾柱电路的输入端，另一路加到PWM脉宽市制RS触发器的置位端，RS型PWN脉宽调制器的R端接电流检测比较器输出端。R端为占空调节控制端，当R电压上升时，Q端脉冲加宽，同时⑥脚送出脉宽也加宽（占空比增多）；当R端电压下降时，Q端脉冲变窄，同时 ⑥脚送出脉宽也变变窄（占空比减小）。UC3842各点时序如图所示，只有当E点为高电平时才有信号输出 ，并且a、b点全为高电平时，d点才送出高电平，c点送出低电平，否则d点送出低电平，c点送出高电平。②脚一般接输出电压取样信号，也称反馈信号。当② 脚电压上升时，①脚电压将下降，R端电压亦随之下降，于是⑥脚脉冲变窄；反之，⑥脚脉冲变宽。③脚为电流传感端，通常在功率管的源极或发射极串入一小阻值取样电阻，将流过开关管的电流转为电压，并将此电压引入境脚。当负载短路或其它原因引起功率管电流增加，并使取样电阻上的电压超过1V时，⑥脚就停止脉冲输出，这样就可以有效的保护功率管不受损坏。
