1、修理开关电源时，首先用万用表检测各功率部件是否击穿短路，
开关电源外壳如电源整流桥堆，开关管，高频大功率整流管;抑制浪涌电流的大功率电阻是否烧断。再检测各输出电压端口电阻是否异常，上述部件如有损坏则需更换。
2、第一步完成后，接通电源后还不能正常工作，接着要检测功率因数模块(PFC)和脉宽调制组件(PWM)，查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。
3、然后，对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右，如有380VDC左右电压，说明PFC模块工作正常，接着检测PWM组件的工作状态，测量其电源输入端VC ，参考电压输出端VR ，启动控制Vstart/Vcontrol端电压是否正常，利用220VAC/220VAC隔离变压器给开关电源供电，用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。输出端V0的波形是否为有序的窄脉冲信号。
4、在开关电源维修实践中，有许多开关电源采用UC38××系列8脚PWM组件，
开关电源适配器大多数电源不能工作都是因为电源启动电阻损坏，或芯片性能下降。当R断路后无VC，PWM组件无法工作，需更换与原来功率阻值相同的电阻。当PWM组件启动电流增加后，可减小R值到PWM组件能正常工作为止。在修一台GE DR电源时，PWM模块为UC3843，检测未发现其他异常，在R(220K)上并接一个220K的电阻后，PWM组件工作，输出电压均正常。有时候由于外围电路故障，致使VR端5V电压为0V，PWM组件也不工作，在修柯达8900相机电源时，遇到此情况，把与VR端相连的外电路断开，VR从0V变为5V，PWM组件正常工作，输出电压均正常。
5、当滤波电容上无380VDC左右电压时，说明PFC电路没有正常工作，

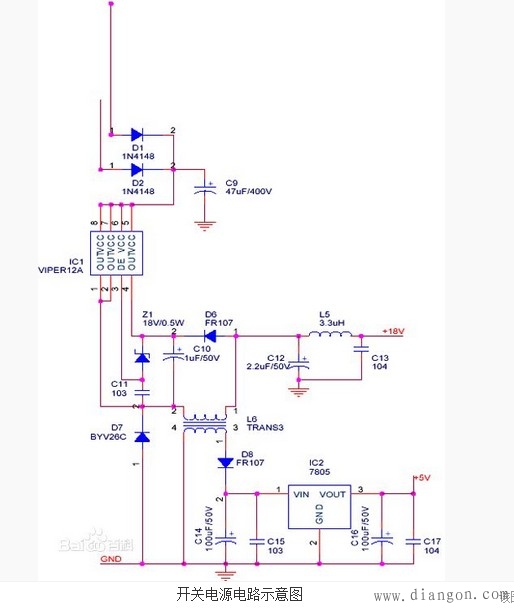

开关电源电路示意图PFC模块关键检测脚为电源输入脚VC，启动脚Vstart/control，CT和RT脚及V0脚。修理一台富士3000相机时，测试一板上滤波电容上无380VDC电压。VC，Vstart/control,CT和RT波形以及V0波形均正常，测量场效应功率开关管G极无V0 波形，由于FA5331(PFC)为贴片元件，机器用久后出现V0端与板之间虚焊，V0信号没有送到场效应管G极。将V0端与板上焊点焊好，用万用表测量滤波电容有380VDC电压。当Vstart/control 端为低电平时，PFC亦不能工作，则要检测其端点与外围相连的有关电路。
总之，开关电源电路有易有难，功率有大有小，输出电压多种多样。只要抓住其核心的东西，即充分熟悉开关电源的基本结构以及PFC及PWM模块的特性，它们工作的基本条件，按照上述步骤和方法，多动手进行开关电源的维修，就能迅速地排除开关电源故障，达到事半功倍的效果。
|
