看示波器波形维修开关电源实例

2016-12-21 17:24:53 | 人围观 | 评论:

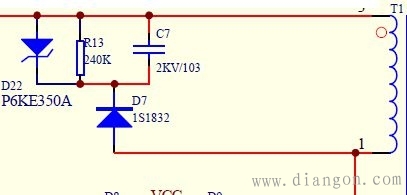

一个开关电源损坏,经查发现尖峰吸收电路,箝位二极管击穿,反向二极管炸毁,开关管损坏。更换损坏器件,开关电源开始工作,试机半小时后,变压器啸叫,箝位二极管冒烟。上示波器后测的Vds波形。


从波形上看大致可以知道D22为什么会损坏,因为Vin和Vds的压差大于350V,TVS开始工作这种情况时间一长,TVS就被损坏,最后导致反向二极管的击穿,最后连累了开关管。
先解释一下Vor,Vor叫做反射电压,是当开关管断开后,次级输出电压Vout*N1/N2,折射到初级的电压和输入电压的方向一致两者相加,开关管的耐压必须大于这个值,不然就会被击穿。
