电源的隔离耐压在GB-4943国标中又叫抗电强度，这个GB-4943标准就是我们常说的信息类设备的安全标准，就是为了防止人员受到物理和电气伤害的国家标准，其中包括避免人受到电击伤害、物理伤害、爆炸等伤害。如下图1为隔离电源结构图。

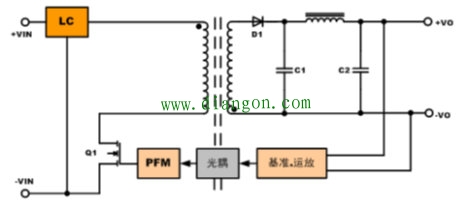

图1 隔离电源结构图
作为模块电源的重要指标，标准中也规定了隔离耐压相关测试方法，简单的测试时一般采用等电位连接测试，连接示意图如下：
图2 隔离耐压测试示意图
测试方法：
· 将耐压计的电压设为规定的耐压值，电流设为规定的漏电流值，时间设为规定的测试时间值;
· 操作耐压计开始测试，开始加压，在规定的测试时间内，模块应无击穿，无飞弧现象。
注意在测试时焊接电源模块要选取合适的温度，避免反复焊接，损坏电源模块。
那么隔离电源与非隔离电源比较有什么的优缺点呢?

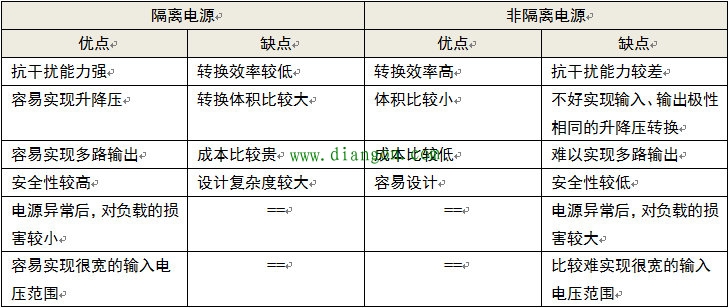

表 1 隔离电源与非隔离电源优缺点
通过了解隔离与非隔离电源的优缺点可知，它们各有优势，对于一些常用的嵌入式供电选择，我们可遵循以下判断条件：
· 系统前级的电源，为提高抗干扰性能，保证可靠性，一般用隔离电源;
· 电路板内的IC或部分电路供电，从性价比和体积出发，优先选用非隔离的方案;
· 对于远程工业通信的供电，为有效降低地电势差和导线耦合干扰的影响，一般用隔离电源为每个通信节点单独供电;
· 对于采用电池供电，对续航力要求严苛的场合，采用非隔离供电;
· 对安全有要求的场合，如需接市电的AC-DC，或医疗用的电源，为保证人身的安全，必须用隔离电源，有些场合还必须用加强隔离的电源。
一般场合使用对模块电源隔离电压要求不是很高，但是更高的隔离电压可以保证模块电源具有更小的漏电流，更高的安全性和可靠性，并且EMC特性也更好一些，因此目前业界普遍的隔离电压水平为1500VDC以上。
