开关电源开关变压器的消磁方法

2018-09-05 10:17:47 | 人围观 | 评论:

　　任何铁磁材料被磁化后都会带磁，开关变压器铁芯也不例外，只不过由于开关变压器铁芯选用的是软磁材料，其剩磁的磁场强度相对于磁性材料来说比较低罢了。
　　采用图2-54、2-57、2-58的方法对开关变压器的极限伏秒容量VTmax进行测量时，开关变压器铁芯的磁化过程与实际工作中的磁化过程还是有很大区别的。在实际工作中，开关变压器的次级线圈会产生感应电动势，并在次级线圈中产生电流，这个电流会对变压器的铁芯起到退磁的作用；而在用图2-54、2-57、2-58的方法对开关变压器进行测试的过程中，开关变压器的次级线圈一般都开路，所以在变压器的次级线圈中不会产生电流，因此，在测试过程中，迭加电流一定会使开关变压器的铁芯磁化带磁，并且，当迭加电流消失之后，开关变压器铁芯带磁的现象也不会消失。因此，在对开关变压器进行反复测试的过程中，给开关变压器铁芯消磁是必要的。

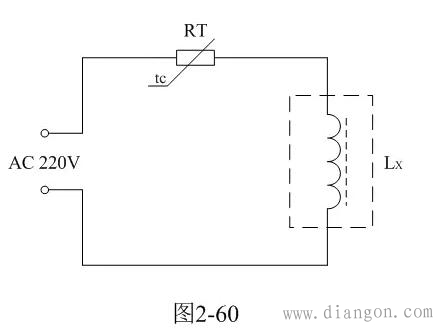

　　开关变压器铁芯退磁的最好方法是让开关变压器初级线圈在非常短的时间内通过一个幅度为3～5倍Imax(极限电流)的阻尼振荡电流，即让流开关变压器初级线圈的电流由最大值逐渐减小到0。为此，可用一个20～40欧姆的消磁热敏电阻与开关变压器初级线圈串联，然后接到110～220V/50Hz交流电源上，大约需要20多秒钟，待消磁热敏电阻完全加热后，即可达到退磁的目的，如图2-60所示。


　　在图2-60中，RT为消磁热敏电阻，Lx为开关变压器的初级线圈。通常CRT电视机用的消磁热敏电阻，其阻值都比较小，为此，可用两个消磁热敏电阻串联，或用一个消磁热敏电阻与一个大功率电阻串联来代替20～40欧姆的消磁热敏电阻。
　　对于小功率开关变压器，由于容许流过开关变压器初级线圈的电流比较小，因此，在消磁电路中需要采取限流措施。

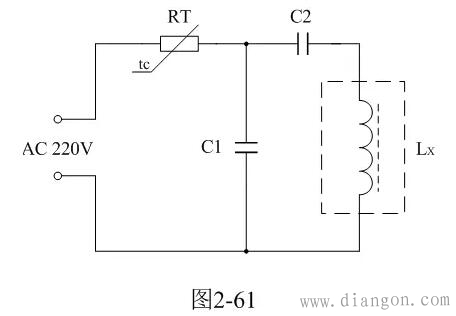

　　具体方法是，先用一个零点几法拉的电容(选用X2类安全电容)与小功率开关变压器的初级线圈串联，然后再与一个几微法的电容并联(选用X2类安全电容)，最后再与一个20～40欧姆的消磁热敏电阻串联。退磁时把电路接到110～220V/50Hz交流电源上，大约需要20多秒钟，待消磁热敏电阻完全加热后，即可达到退磁的目的，如图2-61所示。

　　图2-61中，RT为消磁热敏电阻，Lx为小功率开关变压器初级线圈，C1为分流电容，C2为限流电容。电容C1和C2的大小，需根据小功率开关变压器初级线圈励磁电流的大小来决定。一般消磁电流需要达到极限电流Imax的3～5倍。
