UPS电源开关机步骤

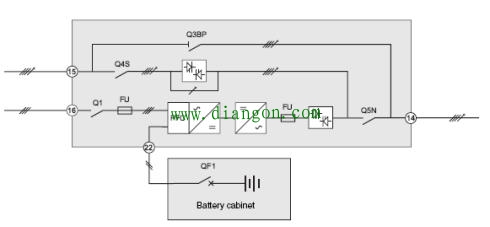

图 UPS实际连接图
1、闭合维修旁路（Q3BP），这时相当于两路市电供电；
2、断开Q5N（UPS输出开关）端输出，这是相当于UPS没有电源输出了，也就避免了市电和UPS输出的电同时接到负载上；
3、断开Q4S（静态旁路输入开关），这时相当于只通过维修旁路供电了，为UPS关机做准备。
4、断开Q1（整流器输入开关），相当于把UPS的市电输入断开。
5、断开蓄电池开关QF1，这时看UPS的液晶屏，应该熄灭了。
6、拔下绿头（紧急停机）。
这样UPS就算是彻底断开了，负载由维修旁路供电。
开机也是一个技术活儿，每做一步操作前都要进行确认，先确认
1、电池的输出开关（QF1）是断开的（蓄电池没有电压输出）；
2、整流器之前的市电输入开关是(Q1）断开的（市电没有为UPS供电）；
3、旁路（Q4S）是断开的；
4、UPS输出开关（Q5N）是断开的；
5、设备是由维修旁路（Q3BP）供电的。
然后再开机，步骤为：
1、闭合Q1，这是把市电输入再送上（从UPS的液晶屏上可以看到UPS在进行初始化）；
2、闭合Q4S（静态旁路输入开关）；
3、把紧急停机的开关再插回去（这时一定要看UPS的液晶屏，是否有异常告警，如果有异常告警，并且经过厂家的工程师确认此时UPS已经损坏，就没有必要进行下一步的操作了）；
4、这时要再查看UPS的液晶屏，按DEL，然后可以看到UPS正在启动，再确认整流器是否启动；
5、闭合UPS的输出开关（Q5N），这时相当于两路市电供电，为断开维修旁路做准备；
6、闭合电池开关（QF1）；
7、断开维修旁路（Q3BP)；
8、点击开机键，UPS启动。
