电子调光灯常见故障的分析、维修方法及工作原理

图1 电子调光台灯控制电路

（1）调光灯不亮的维修

如图1所示，接通电源，开关S关闭后用万用表测量电路中的电压，C1两电压，RP2与R1两端电压均正常，灯光也是好的。检测VD或VT，拆下VD，测其电阻为无穷大，更换VD后灯工作正常。

（2）灯开就亮，不能调亮

如图1所示，调光灯开灯就亮的原因是电容C2开路，接通电源后，双向晶闸管就触发导通，而不能通过C2 R1 RP2等输出可调脉冲，控制晶闸管的导通角。

2.电子调光灯的结构与原理

如图1所示，合上开关S，灯EL处于最暗的状态，此时RP2最大，C2的充放电时间最长，VD达到导通时间也最长，使得VT的控制角最大（导通角最小）。逐渐调小RP其充放电时间常数逐渐变小，使得VT的导通角逐渐变大，灯逐渐变亮。RP2调至最小时，灯EL最亮。RP1的作用是辅调节电阻，出厂时即调好，可用定值电阻代替。

3.安装触摸式照明灯

安装触摸式照明灯，电路如下图所示：

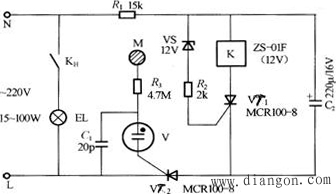

图2 触摸式照明灯参考电路

（1）器材

电子焊接工具、材料一套，万用表一个，如上图2所示的电路元件一套。

（2）目的

能够在万能板上设计、安装电路，要求设计合理，元件分布美观，学习触摸式开关的安装与调试。

（3）操作步骤

1、画出触摸式开关的安装图

2、检测元件

3、焊接电路

4、调试电路

5、该电路可做以下尝试研究

（1）VD1串接一个适当的电阻，灯EL可以延时熄灭。

（2）把该触摸式开关装在儿童玩具上，可制触摸式玩具。
