放大电路三种基本组态各适用于什么场合？

        （1）相位关系：CE电路为反相放大；CB和CC电路为同相放大。场效应管放大电路与晶体管放大电路相对应（CS类似CE，CG类似CB，CD类似CC）。上述不同组态的电压相位关系，无论是对NPN型或PNP型晶体管，还是对N型沟道或P型沟道场效应管均适用。

        （2）电压放大倍数：CE和CB组态具有较大的电压放大倍数；CC组态的电压放大倍数小于且接近于1，故又称射极跟随器。一般来说，由于场效应管值较小，CS放大电路的电压放大倍数比CE放大电路相对较低（晶体管的等效＝/）。

        （3）输入电阻：若信号从基极输入（如CE、CC），输入电流为基极电流，则输入电阻较大；若信号由射极输入（如CB），输入电流为射极电流，则输入电阻较小。场效应管CS、CD电路的输入电阻通常远大于CE和CC电路的输入电阻。

        （4）输出电阻：若信号从集电极输出（如CE、CB），输出电阻较大；若信号从射极输出（如CC），因基极回路电阻要折合到输出端，则输出电阻较小。

        （5）用途：CE放大电路既有电压放大作用，又有电流放大作用，因而应用广泛，特别适合多级放大电路的中间级；CC放大电路只放大电流、不放大电压，其特点是输入电阻高、输出电阻低，多用于输入级、输出级或缓冲级，起隔离、阻抗变换或电流放大的作用；CB放大电路只放大电压、不放大电流，其最大优点是频率特性好，常用于宽频或高频放大电路。场效应管放大电路最突出的优点是输入电阻高，并且噪声低、温度稳定性好，易于集成化，因此被广泛地应用于各种集成电子电路中。

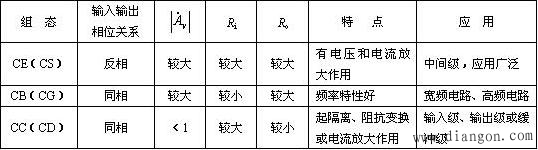

        放大电路三种组态的比较如下表所示：
