电压传输特性和静态工作点

2016-12-17 15:43:29 | 人围观 | 评论:



一、单管放大电路的电压传输特性

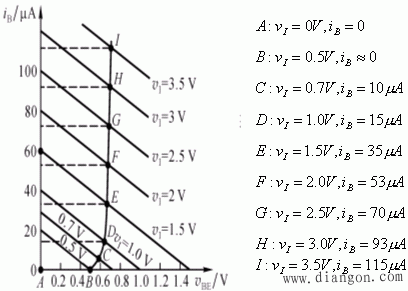

图解分析法:

输出回路方程:

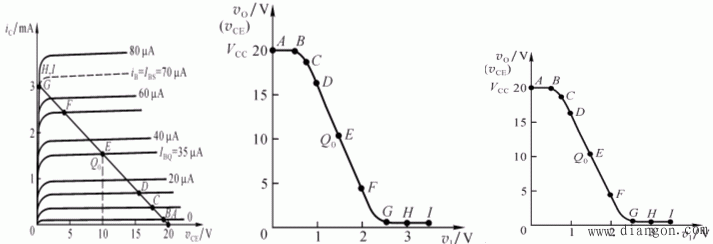

输出特性曲线:

AB段:截止区,对应于输出特性曲线中iB<0的部分。

BCDEFG段:放大区

GHI段:饱和区

作为放大应用时:Q点应置于E处(放大区中心)。若Q点设置C处,易引起载止失真。若Q点设置F处,易引起饱和失真。

用于开关控制场合:工作在截止区和饱和区上

二、单管放大电路静态工作点(公式法计算)

单电源固定偏置电路:选择合适的Rb,Rc,使电路工作在放大状态。

工作点稳定的偏置电路:该方法为近似估算法。

分压式偏置电路:

稳定工作点的另一种解释:温度T↑→IC↑→IE↑→VE↑(=IERe)↓(VB固定) ,则 IC↓ IB↓ VBE↓ (=VB-VE)。

在静态情况下,温度上升引起IC增加,由于基极电位VB基本固定,该电流增量通过Re产生负反馈,迫使IC自动下降,使Q点保持稳定。Re愈大,负反馈作用愈强,稳定性也愈好。但Re过大,输出的动态范围(ΔVCE)变小,易引起失真。Rb1、Rb2愈小,VB愈稳定。但它们过小将使放大能力下降。工程设计时,应综合考虑电阻阻值的影响。经验公式:I1=(5~10)IBQ,VEQ=IEQRe=0.2VCC(或VEQ=1~3V)。
