上升沿触发的D触发器
也叫正边沿触发，由六个与非门组成，能实现边沿触发的主要原因是有二条反馈线。

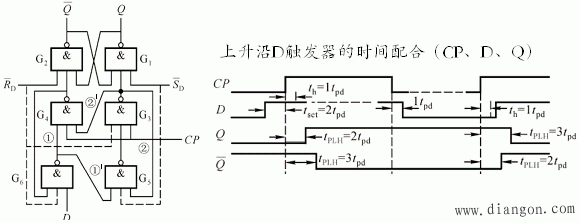

根据电路图作如下分析：
1)CP=0时，由于G3、G4门封锁，触发器状态不可能改变。

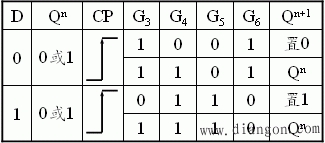

2)在CP=1期间、CP上升沿及CP下降沿时用表加以说明。
可见，触发器在CP脉冲作用后的次态与D信号相同，即：
。在CP=1期间，有维持和阻塞作用，使触发器接收信号和状态翻转稳定可靠。

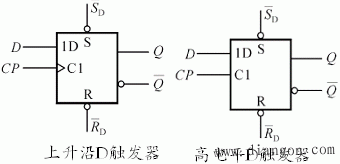

上升沿触发的D触发器逻辑符号，请注意它与电平触发器的区别。
⑴ 输入信号建立时间tset。它表示D信号应比CP早到的时间，从图可见，该时间为：
。
⑵ 输入信号保持时间th。它表示CP上升沿到达后，D信号应保留的时间。由图可见，该时间为：
。
⑶ 触发器翻转时间tpLH或tpHL。从CP脉冲上升沿到达到Q端由低电平变为高电平之间时间：
，Q由高到低时间：
。
⑷ CP脉冲的高低电平时间tCPL，tCPH，
。
为此，CP脉冲的最高工作频率为：
。
