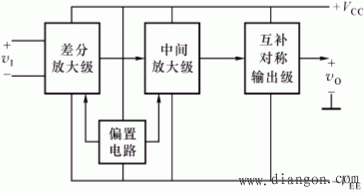

运放的典型电路通常有三级放大电路组成。
运放输入级：―差分放大(差动放大器)电路，该级要求有低温漂，高共模抑制比和高输入电阻特性。
中间放大级：通常采用CE(CS)放大电路，运算放大器的增益主要由这一级承担，所以这一级要有很高的电压增益。
输出级：采用互补对称式射极跟随器结构。输出级要求能驱动较大的负载，有一定的输出电流和输出电压，因此，对该级要求具有低输出电阻。
二、集成运放的主要特点
1. 它具有“二高一低”特性的线性组件。即高增益、高输入电阻、低输出电阻的多级直接耦合放大器。
2. 为保证有合适的静态工作点，并低功耗，电路采用微电流源作为偏置，放大电路负载采用有源负载，以提高电压增益。
3. 在理想条件下，集成运算放大器可以看成一个电压控制电压源来等效(VCVS)。

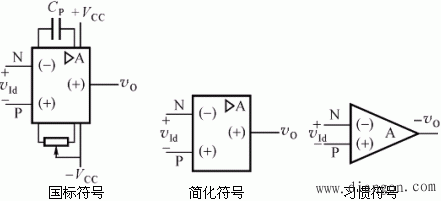

集成运放的电路符号：
在低频小信号的条件下，运算放大器可用右边低频小信号模型等效。
在理想条件下有：Rid→∞，Rod→0，Aod→∞。
