电容滤波电路的工作原理和性能特点

2017-01-06 15:51:36 | 人围观 | 评论:

1.滤波的基本概念
滤波电路利用电抗性元件对交、直流阻抗的不同实现滤波。电容器C对直流开路,对交流阻抗小,所以C应该并联在负载两端。电感器L对直流阻抗小,对交流阻抗大,因此L应与负载串联。

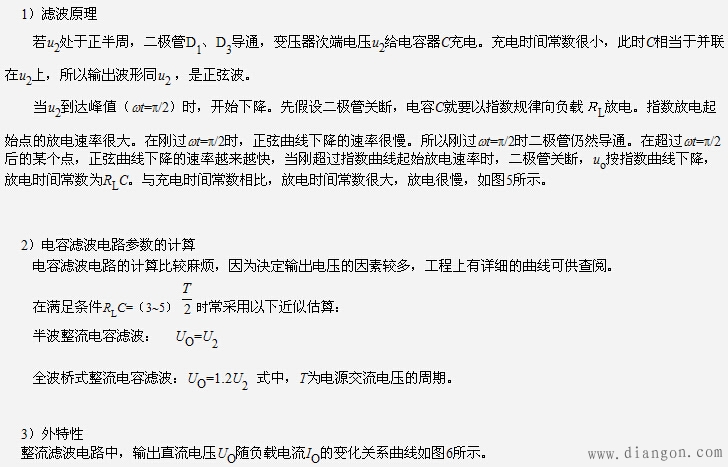

2.电容滤波电路
现以单相桥式整流电容滤波电路为例来说明。电容滤波电路如图1所示,在负载电阻上并联了一个滤波电容C。

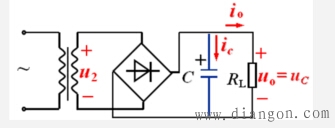

图1  电容滤波电路


图2 电容滤波工作波形图

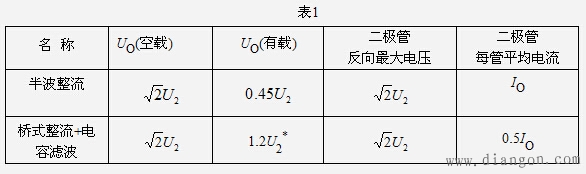

半波整流和桥式整流+电容滤波参数计算如表1所示。<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />
