晶体三极管的三种工作状态

2016-12-05 18:13:35 | 人围观 | 评论:

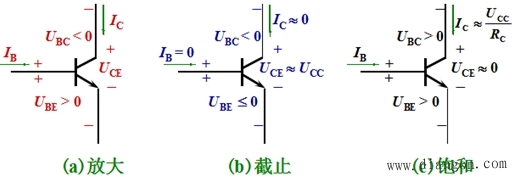

   晶体三极管的三种工作状态如下图所示


    三种组态

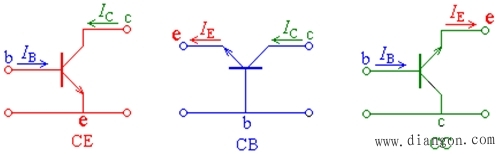

    双极型三极管有三个电极，其中两个可以作为输入, 两个可以作为输出，这样必然有一个电极是公共电极。三种接法也称三种组态，见下图


    共发射极接法，发射极作为公共电极，用CE表示；
    共基极接法，基极作为公共电极，用CB表示；
    共集电极接法，集电极作为公共电极，用CC表示。

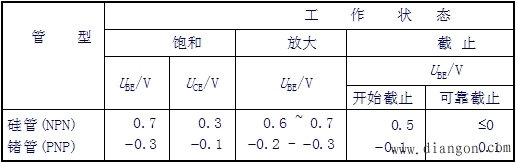

    晶体管结电压的典型值
