压敏和热敏的区别与工作保护原理

2016-12-17 17:06:59 | 人围观 | 评论:

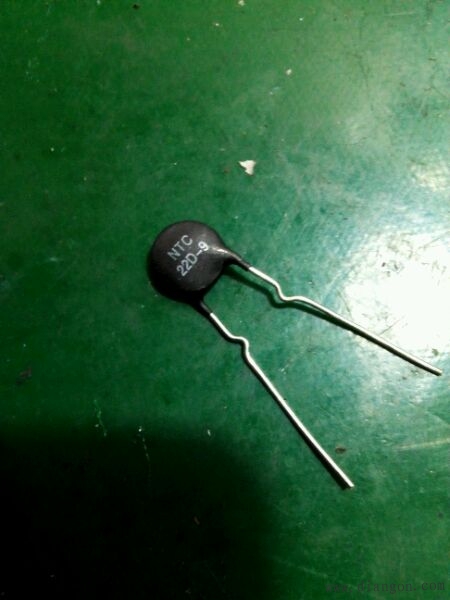

本图为热敏；热敏的原理是，超出额定电压或电流产生发热，断开常通点切闭电源。其实它就象热继电器差不多，不同的是；1、热继电器等凉之后能恢复原位。而热敏不能恢复原位，热敏一烧就得换。2、热继电器只能保过流发热（负荷过载保护），而热敏不仅能保过流，同时也能保过压。
热敏没有很大功率的，它安装在电路板输入电源端，一般在保险管的后面（紧挨着保险管）。它象保险一样单串相，比保险管多超压保护功能，是电路板中不可缺少的保护装备。注意！它分电压与功率，按输入电压和总功率电流配置（一般电流不大）

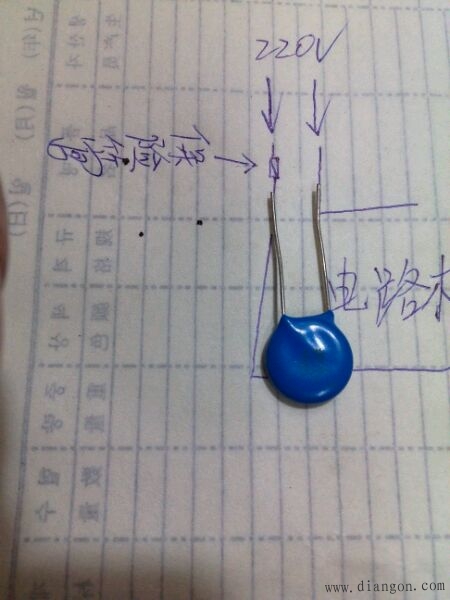

此图片为压敏；压敏的原理是，超出额定电压时产生热量，内变形短路。以短路的方式产生强电流，来烧前面的保险管，保护后面的电子件。也就是说上前线牺牲自己，保护后面的大军。它与热敏不同的是；1、热敏是常通，压敏阻值很大（基本不通）。2、热敏是单串接，压敏是双并接。3、保护方式也不同，压敏超压过流闭合短路。热敏超压过流断路。

在维修过程中，如果原板上是热敏。而手里没有热敏备件，有些人不用（不换）同样使用，但是不安全。最好是把它改了，装压敏也行。它们两种之间在应急的情况下，可以互改（热敏改装压敏，压敏改装热敏）改装也比直通安全。
如原压敏改热敏，将相路或正极用刀子断开铜片，然后打眼串热敏。
如原热敏改压敏，将热敏串的脚直接通，然后再并上压敏。
