一．公共通道电路理论
1.公共通道是指图像信号和伴音信号共同经过的电路。
2公共通道的作用：把从天线接收到的高频信号选频放大，并变换成图像中频和伴音中频信号，再经过放大和检波，得到彩色全电视信号和6.5MHZ的第二伴音中频信号。
3 公共通道组成：高频调谐电路，中频放大电路。
二．公共通道各组成部分
公共通道由高频调谐器和中频信号处理电路组成。
（一）.高频调谐器：俗称高频头。
图1 高频头外形
1．高频调谐器作用：选择所需收看的频道节目；放大所选取频道的射频信号；完成混频，获得固定频率范围的中频电视信号。
2. 高频调谐器的频率特性见图2。相关参数的解释参见指导书。
图2 高频调谐器的频率特性
图3 高频头的输入输出信号
3. 高频调谐器俗称高频头，通常由输入回路，高频放大器，本机振荡器，混频器和频道选择器组成。
4.AFT（自动频率微调电路）
彩电的本振频率的频偏要求在0.05%∽0.1%以下，否则会影响图像信号和伴音信号的质量。AFT电路保证彩电本振频率的稳定，在高频调谐器中本振频率偏移时，AFT电路将输入信号偏离标准中频的频偏鉴别出来，并线性地转换成慢变化的直流误差电压，返送至调谐器本机振荡器中的变容二极管，以微调本振频率保证中频准确，稳定。AFT电路系统框图见图3。
图4自动频率微调电路框图
（二）. 中频信号处理电路
1. 中频信号处理电路主要作用是对中频电视信号进行放大, 获得足够的增益, 吸收邻频道的干扰, 检波得到彩色全电视信号和第二伴音中频信号, 提供自动增益控制信号。中频放大与同步检波系统见图4。

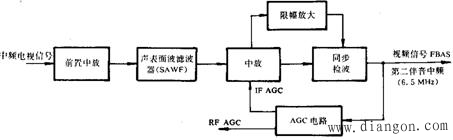

图5中频放大与同步检波系统组成的方框图
2．声表面滤波器与中放频率特性
在集成电路电视机中,中放幅频特性如图6所示，该幅频特性一般由声表面滤波器（SAWF）形成。声表面滤波器会引入一定的衰减。所以，需要加入前置中放。

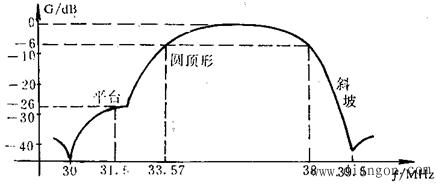

图6中放频率特性
3.AGC电路:是自动增益控制电路，保证中放输出信号幅度基本稳定，不会因为接收信号的强弱造成图像太大的差异。
4．视频信号同步检波
视频检波及输出电路的作用是: 从中频放大器输出的图像中频调幅波中取出视频调制信号, 即视频全电视信号, 送往图像通道 使图像中频(38 MHz)和伴音中频(31.5MHz)经过检波后, 产生6.5MHz的第二伴音中频调频信号, 并送往伴音通道。
视频检波器输入输出信号波形图见图7。
图7 视频检波器输入输出信号波形图
