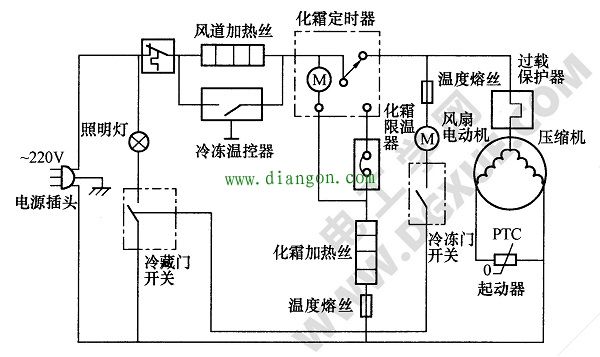

如下图所示为某型号型无霜电冰箱电路。电路采用风冷方式，具有自动定时化霜功能。当电冰箱通电后，若冷冻室温度比较高，则冷冻室温控器闭合，使压缩机得电进行制冷，同时风机和小电机得电，吹出冷风进入冷冻室，进行热交换。化霜定时器的小电动机运行，进行计时。当化霜时间到时，化霜定时器接通化霜加热丝，定时器的小电机被短接，停转。随着电加热丝加热，蒸发器的霜融化。
当温度达到化霜限温器的动作值时，其触点断开，停止化霜，同时定时器小电机得电开始运转，带动触点脱开化霜静触点，闭合了压缩机制冷静触点，使压缩机继续进行制冷。当冷藏室内的温度达到预定值时，温控器动作，断开整个电路电源，压缩机、风机、定时器的小电动机都停转。
