溴化锂吸收式制冷机组主要部件的结构

2016-10-23 10:56:49 | 人围观 | 评论:

1、高压发生器(如图1)
在蒸汽两效溴化锂吸收式制冷机中,高压发生器的作用是将0.2~0.8MPa(表压)工作蒸汽通入传热管内,加热管外的溴化锂溶液,使之沸腾并产生冷剂蒸汽;所产生的冷剂蒸汽则作为低压发生器的热源,用以加热低压发生器中的溴化锂溶液,产生第二股冷剂蒸汽。这就是两效的含意。因为能源得到了两次利用,所以蒸汽耗量降低,达到了节能效果。


图1高压发生器的结构
a)高压发生器的布置 b)膨胀节结构c)浮头结构d)U型管结构

高压发生器一般使用0.2~0.8MPa(表压)的工作蒸汽,其饱和温度较高,约为132~175℃。通常高压发生器的壳体用碳钢、传热管用紫铜管或铜镍合金管制作。这两种材料间膨胀系数相差甚大,在高温下将产生很大的热应力。管子与管板间采用胀管联接,由于热应力,可能造成管子被“拉脱”。所以消除热应力是设计时首先应考虑的问题。降低或消除热应力的方法一般有下列几种。
1、采用膨胀节结构
如图1b所示,在壳体靠中间部位设置膨胀节,使壳体可以自由伸长,从而减少热应力的影响。
2、采用浮头结构
如图1c所示,将管子的一端与管板联接,另一端与一个浮动管板联接。浮头管板、浮头室及其下面的滑板,组成一个可以自由滑动的浮头,使高压发生器的传热管一端固定,另一端可自由活动。这样,可彻底消除热应力。

3、采用U型管结构
如图1d所示为U型管结构,是把传热管作成U型管,其进出口均联接在同一块管板上。这样,管子热膨胀与壳体热膨胀互不相干,均可自由伸长。这种结构的工艺性较差,弯头多,制作比较复杂。
高压发生器工作时,由于工作蒸汽压力以及冷凝压力的波动,将引起高压发生器中溴化锂溶液液位的波动。对于这种液位波动,要设法控制,否则将会造成液位过高或过低。液位过高会增大静液柱对沸腾的影响,降低发生过程的发生效果,甚至造成冷剂污染。液位过低会使上部传热管暴露于液体之外,引起管子的破损。为此,结构设计时,发生器的上部必须留有一个足够大的空间和高度。足够大的空间可降低冷剂蒸汽的流速,并防止因溶液飞溅而带液。为防止冷剂污染,高压发生器的上部通常设有汽罩,其中装有简易的挡液装置。实践证明,高压发生器最上一排管子与壳体顶部的距离H为280~400mm,冷剂蒸汽在最小截面处的流速不超过10m/s时,可有效防止冷剂的污染。
4、强度与稳定性
高压发生器的封盖要承受0.2~0.8MPa(表)的工作蒸汽,一般应作为压力容器考虑其强度。
高压发生器的壳体在工作时处于真空状态,其真空度约为8~40kPa。作为受外压容器,其稳定性应予充分注意。尤其是作为整机,在真空检漏或停机期间,它处于更高的真空状态,所以必须考虑稳定性问题。
在高压(以及低压)发生器中,使溶液适当扰动是强化传热的措施之一。一般有左右扰动与上下扰动两种方式,如图2所示。其中,左右扰动是一种传统的扰动方式。根据试验研究,上下扰动时溶液温度趋于均匀,静液柱高度对沸腾的影响较小,容易形成汽化核心,有利于提高发生过程的传热效果。

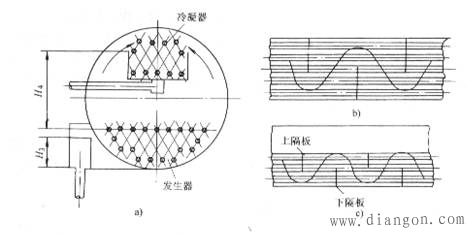

图2 溶液在发生器中的扰动方式

a)低压发生器-冷凝器的布置 b)溶液左右扰动方式 c)溶液上下扰动方式
2、低压发生器与冷凝器
图3示出了低压发生器-冷凝器呈上下布置的结构:低压发生器3与冷凝器1置于同一壳体内,工作时属同一真空状态。
在蒸汽两效机中,低压发生器依靠高压发生器的冷剂蒸汽来加热,其温度较低,一般为80~98℃。为扩大放汽范围,强化传热特别重要,应尽可能减少静液柱高度。经验表明,静液柱高度以不超过200mm为宜。管排数与管间距需要综合考虑确定,管排数以不超过15排为好。溶液的扰动方式,在低压发生器中采用上下扰动方式比高压发生器更具有意义。

图3 低压发生器-冷凝器的结构

与沉浸式换热相比,喷淋式可完全消除静液柱高度对传热的影响。对低压发生器来说,更具有使用价值,是今后低压发生器设计的一个方向。但在结构设计时,要充分考虑喷淋溶液在传热管上的均匀分布,避免管子局部温度过高。
冷凝器是令低压发生器产生的冷剂蒸汽与冷却水进行热交换,使之凝结成冷剂水。冷剂水汇集于冷凝器下部的水盘,再经节流装置进入蒸发器。由于发生器与冷凝器之间有较大的温差,会出现热量传递,这对发生过程和冷凝过程都是不利的。为此,在水盘下方设有隔热层。
低压发生器中的压力较低,发生过程中溶液的沸腾飞溅更为严重;同时,冷剂蒸汽的流速较大,容易夹带液滴,造成冷剂水污染,故挡液问题更为重要。
3、蒸发器与吸收器
图4为蒸发器-吸收器的结构示意图。蒸发器与吸收器处于同一工作压力,一般置于同一壳体之中,组成蒸发器-吸收器筒体。在制冷机工作过程中,该部分压力最低,一般约为0.001MPa(绝对压力)。结构设计时,
强化传热与传质的问题比高、低压发生器更为突出。


图4 蒸发器-吸收器结构

1、强化传质
从蒸发器蒸发出来的冷剂蒸汽,通过传热管簇及挡液装置,进入吸收器管间,由于沿途的阻力损失,其压力由p0变p0′。若吸收器喷淋溶液的饱和蒸汽压为pa(称吸收压力),则吸收过程的传质推动力为(p′0-pa)。由此可见,为了增大传质推动力,以便强化吸收器中的传质过程,在不改变吸收压力pa的条件下,应尽可能增大p0′,这就需要在结构上减少制冷剂蒸汽的流动阻力损失。
2、强化传热
就结构而言,喷淋换热是强化传热的有效手段。尤其在高真空下,对于蒸发器将消除静液柱的影响,使蒸发过程增强。对于吸收器采用喷淋换热,还可增大冷剂蒸汽与喷淋溶液的接触面积,增强传热。
强化传热的结果,将使吸收器喷淋溶液的温度更接近于冷却水的温度,从而降低喷淋溶液的温度,以降低吸收液的饱和蒸汽压,达到增大传质推动力的目的。显然,为了获得较好的传热效果,在强化喷淋侧传热的同时,还应注意提高传热管内水侧的流速。通常取水侧的流速1.5~3.0m/s为宜。
3、溶液浓度的影响
对应于某一温度和压力,喷淋溶液有一相应的饱和浓度。溶液达到饱和时,就不再吸收了。若要使其进一步吸收,就需要采取措施,改变其饱和状态,使之处于不饱和,如用冷却水对溴化锂溶液进行冷却,或者提高喷淋溶液的浓度。喷淋溶液的温度与冷却水的温度有关。喷淋溶液的浓度除了与发生器出口浓溶液的浓度有关外,还与稀溶液的混合量有关。因此,为了提高喷淋溶液的浓度,在结构上也有用浓溶液直接喷淋的。但务必从结构上解决溶液在管子表面的均匀浸润及分布问题。
蒸发器与吸收器除了上下叠置以外,还有左右平行布置等方式。不论那种布置方式,都要防止吸收器的喷淋溶液,因结构不当进入蒸发器引起污染,特别是平行布置,更要慎重。
4、热交换器
不论是单效机型还是两效机型,热交换器都是为了回收热量以提高其经济性。两效机比单效机还增加了一个高温热交换器和一个凝水回热器,其回收热量,提高热效率的意义比单效机更大。
溶液热交换的换热方式,一般有对流换热(图5a)和横掠管簇换热(图5b)两种。在溶液热交换器的结构设计中,由于传热系数较低,因而换热面积较大。此外,确定流速时,既要考虑有较高的流速,以提高传热系数;又要考虑流速升高时,不仅流动阻力增大,而且在结构上也会给制造带来困难。通常,管内稀溶液的流速取0.6~1.0m/s;管外浓溶液的流速取0.3~0.6m/s。溶液热交换器一般为壳管式结构,传热管用光管或低肋片管,材质可用碳钢或紫铜。

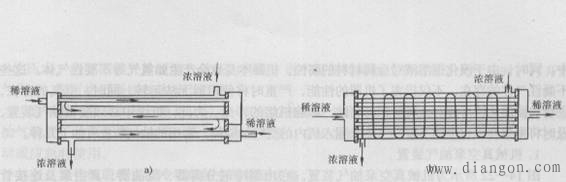

图5 溶液换热器
a)对流换热 b)横掠管簇换热

5、节流装置
节流装置是一个重要部件。它有多种型式。可以是针状节流阀,浮球阀、U形管或小孔节流元件。溴化锂吸收式制冷机中最常用的是U形管和小孔节流元件。
1、U形管节流装置
U形管节流装置结构简单、工作可靠、流量调节幅度宽,是溴化锂吸收式制冷机中应用最早、最广的节流装置。我国生产的单效机或两效机都采用这种节流方式。由图6可知,U形管的高度是保证节流的关键,其值与冷凝器、蒸发器间的压力差(pk-pO)有关。一般情况下,冷凝器与蒸发器的压差大约为9.8kPa,因此,U形管的高度略高于1m即可。其管径则是根据机组的制冷量而定。这种节流装置的缺点是外形尺寸较大,结构不够紧凑,对于压差较大的两侧,如高压发生器与冷凝器之间不宜采用。

图6 U形管节流装置

2、小孔节流装置
该装置是在冷凝器通往蒸发器的管道中,设置一个节流小孔,如图7所示。这种节流方式结构紧凑,特别适宜于单筒型结构的机器。小孔节流装置的缺点是自平衡能力较差。小孔的通径是保证节流的关键。通径过大,在低负荷时难于形成液封,可能使高低压两侧相通,影响制冷机正常运行。通径过小,中高负荷时无法保证足够的流量,使制冷机的制冷量受到限制。所以设计这种节流装置时,应充分考虑高低压侧的压力差,最高或最低负荷时的流量范围等因素。


图7 小孔节流装置

6、抽气装置
溴化锂吸收式制冷机是在高真空状态下工作的,空气极易通过密封不良的联接处渗漏到机中。同时,由于溴化锂溶液对金属材料的腐蚀,机器本身也会产生如氢气等不凝性气体。这些不凝性气体的存在,不仅损害了机器的性能,严重时将使机器无法运转。同时,空气的存在,还会加剧溴化锂溶液对金属材料的腐蚀,影响机组的寿命。为此,机组中必须装设抽气装置,及时将聚集在机组中的不凝性气体及漏入机内的空气抽除掉。常用的抽气装置有如下几种:
1、机械真空泵抽气装置
如图8所示为机械真空泵抽气装置。它由制冷剂分离器、阻油器、真空泵及连接管件、阀门等组成。从冷凝器或吸收器中抽出的不凝性气体,夹带着一定量的制冷剂蒸汽。若将制冷剂蒸汽抽出机外,不仅会使机组中的制冷剂减少,影响机器的性能;而且制冷剂蒸汽进入真空泵后,还会使真空泵油乳化,粘度降低,抽气效果恶化,甚至丧失抽气能力。为此设有制冷剂分离器1。制冷剂分离器一般为一圆筒形容器,其中装设有冷却盘管与喷嘴。冷却盘管中通以冷媒水或从蒸发器泵排出的冷剂水,以造成比吸收器更好的吸收条件。带有制冷剂蒸汽的不凝性气体由制冷剂分离器1的底部进入,其中的制冷剂蒸汽被喷淋溶液吸收。吸收了制冷剂蒸汽的溶液,重新回流到吸收器。不凝性气体经抽气管、截止阀2、电磁阀3与阻油器4进入真空泵5,被真空泵排出。阻油器为一圆筒形容器,其中装有两块阻油挡板,以防止真空泵停止运转时,将真空泵油压入机内,引起油对溶液的污染。电磁阀3与真空泵5接同一电源。真空泵5停止运转时,电磁阀3动作,一方面切断制冷机的通气口,另一方面使真空泵的抽气口与大气相通,防止真空泵油倒流到阻油器或抽气管中。

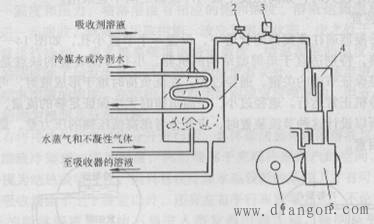

图8 机械真空泵抽气装置
1―冷剂分离器 2―手动截止阀 3―电磁阀 4―阻油室
5―真空泵 6―电动机

2、自动抽气装置
自动抽气装置的型式有多种,但基本原理大致相同,如图5-14所示,都是利用溶液泵6排出的高压液流作为引射抽气的动力。这种装置的抽气量比较小,但在机器运转中能自行连续不断地抽气,操作方便。随着机器密封性能的提高及防腐措施的加强,机器内部不凝性气体大为减少,提供了使用这种抽气装置的可能性。
从图9所示自动抽气装置原理图可知,溶液泵6排出端引出的稀溶液,进入引射器3,在喷嘴喉部速度升高,压力降低,形成低压区,以抽出吸收器中的不凝性气体。被抽出的不凝性气体随同溶液进入储气室2,并与溶液分离后上升至储气室顶部,溶液则经过回流阀5回到吸收器。当不凝性气体在储气室2上部愈积愈多时,关闭回流阀5。依靠溶液泵6的压力,将不凝性气体压缩,使压力升高。当不凝性气体被压缩到高于大气压时,打开放气阀1,即可将不凝性气体排出机外。


图9 自动抽气装置原理图
1-放气阀 2-储气室 3-引射器 4-抽气管5-回流阀 6-溶液泵

自动抽气装置的抽气量都比较小,只能在机组正常运转时使用。因此无论选用何种自动抽气装置,均需配置一套机械真空泵抽气系统,在机组初始抽真空或长时间停机后第一次启动或应急时使用。
