2.数字系统设计方法
特点：
（1）数字编解码传输、显示。
（2）数字编码存储。

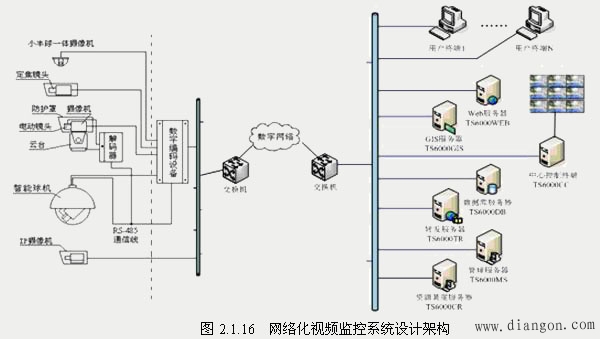

3.网络化系统设计方法
监控中心设备由多台服务器组成，支持多级、异构联网，能实现资源调度，设备管理，历史和现实图像调阅、转发、录像，用户数据信息管理，与GIS系统联动提供地理信息服务等功能，能提供C/S和B/S模式的用户终端服务。录像方式可设计为中心集中存储或前端设备分布存储
采用转发服务器可满足同一视频源多人访问要求
4．视频系统功能设计
（1）基本功能要求
1）视频安防监控系统能对需要进行监控的建筑物内（外）的主要公共活动场所、通道、电梯（厅）、重要部位和区域等进行有效的视频探测与监视，图像显示、记录与回放。
2）前端采集设备的最大视频（音频）探测范围能满足现场监视覆盖范围的要求，摄像机灵敏度与环境照度相适应，监视和记录图像效果满足有效识别目标的要求，并与环境相协调。
3）系统的信号传输设计保证图像质量、数据的安全性和控制信号的准确性。
4）系统控制功能
5）系统保证对现场发生的图像、声音信息的及时响应，监视图像信息和声音信息具有原始完整性。并满足管理要求。
6）图像记录功能设计要考虑记录图像的回放效果能满足资料的原始完整性，视频存储容量应满足记录时间要求,回放带宽与检索能力满足管理要求
7）系统监视或回放的图像应清晰、稳定，显示方式，图像帧率（回放帧率）应满足安全管理要求。
8）数字视频系统支持网络用户依据权限远程访问实时和历史图像，并能通过网络实现远程管理。
9）系统具有与其他系统联动的接口，能够响应其他系统的联动信号或向其他系统发出联动信号。
10）具有视频移动报警的系统，能任意设置视频警戒区域和报警触发条件，并能启动录像。
（2）视频存储容量估算方法
例:如果需要对100路视频进行24小时记录，平均每天连续录像时间为10小时左右，保存时间为30天，图像存储质量为CIF(每路按200MB/H计算) ，请说说应该采用何种方式录像？容量冗余设计考虑为10%，计算硬盘容量应为多少？
（100*10H/D*200MB/H*30D/1024）/ 0.9 =6510GB
5．图纸绘制
（1）绘制系统原理图
图纸应符合国家制图相关标准规定，系统原理图应包括：主要设备类型及配置数量；信号传输方式、系统和设备连接关系；供电方式；接口方式（含与其他系统的接口关系）；其他必要的说明
（2）绘制安装、施工用图
安装施工平面图绘制要求：前端设备安装图可根据需要提供安装说明和安装大样图；系统及分系统接线图应说明系统各部件的连接关系；各类有关的防范区域，应根据平面图明显标出，以检查防范的方法以及区域是否符合设计要求。相同的平面，相同的防范要求，可只绘制一层或单元一层平面，局部不同时，应按轴线绘制局部平面图。
设备器材安装部位的标注要求：前端设备布防图应正确表明设备器材安装位置和安装方式、设备编号。设备布置的位置力求准确，墙面或吊顶上安装的器件要标出距地面的高度(即标高)。凡施工图中未注明或属于共性的情况，以及图中表达不清楚者，均需加以补充说明。配电箱、板的标注按供电类别在平面图配电箱、板位置附近的明显空隙处分别标注。
（3）绘制监控中心布局图
监控中心布局图的绘制要求；电视墙及操作台结构图的绘制要求；设备等电位连接图的绘制要求；
（4）绘制管线、桥架敷设图
管线、桥架敷设图的绘制要求：
a管线敷设图可根据需要提供管路敷设的局部大样图。
b管线走向设计应对主干管路的路由等进行说明
标注线缆的方法和要求：管线敷设图应标明管线的敷设安装方式、型号、路由、数量，末端出线盒的位置等。分线箱应根据需要标明线缆的走向、端子号。
