视频监控系统工程施工准备及施工流程

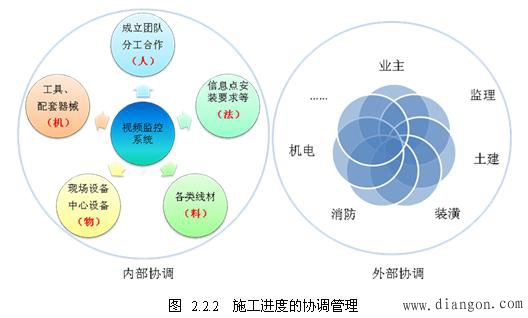

　　2．施工进度的协调管理
　　项目的进度管理通常采用计划、实施、检查和总结四个过程的不断循环，通过对人力资源和物力投入的不断调整，以保证进度和计划不发生偏差，从而达到按计划实现进度目标的过程。施工进度协调管理的最重要环节如下：
通过与业主、监理、土建总包方、安装方（包括机电安装和强电安装）、装修及其它工种之间的沟通和协调，确定与弱电工程相关的其它工种的里程碑，制定弱电工程的相应进度计划，确立弱电工程本身的里程碑计划，使之与整个工程的进度计划相匹配，并通过工作结构分解（WBS），根据弱电各系统各阶段相关时间的估计，最终在施工计划前制定出弱电工程的基准进度计划，作为施工作业的进度管理目标；
理清施工管理的各个协调界面，并与其它工种施工以及各子系统内部协调进行统一的施工部署，保证系统的总体实施。
进度计划不是不变的，当其它工程的里程碑计划发生改变时，弱电工程的基准计划将作出相应的调整，也就是说施工过程中需要不断地沟通和协调；

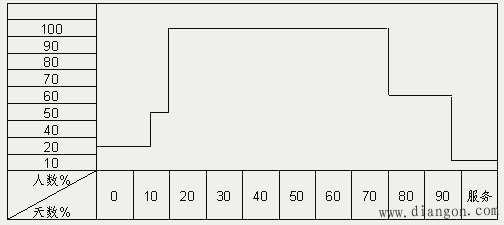

根据进度的需要，合理安排人力资源和物力投入，并在实施过程中不断地进行进度的动态管理，以防止进度发生偏差，而影响整个工程的工期，其中工程的协调与合作是施工协调的关键；
当总工期要求缩短时，在关键路径的施工工期中加强人力和物力投入，重点保证在关键路径段的任务计划，和其它工种协同作战，以确保工程赶工要求。
　　3．实施过程的全面质量管理
　　实施过程的全面质量控制管理内容主要如下：
确定项目技术人员的岗位责职，技术和质量管理工作落实到人。明确岗位责任制，谁施工谁负责，做好工程质量创优意识，做到精心施工。
施工前针对本工程的特点，编制技术先进、工期合理、质量保优的施工组织设计，制定适合本工程特点的质量目标计划及保障工程质量的项目管理制度。
做好设计图纸的会审工作，认真参加设计交底，全面了解工程项目的特点和质量标准要求。
明确采用的施工技术规范、标准，并严格按照规范及标准的要求进行工程实施，在施工过程中做好质量监督、检验和评定工作。做好工程质量查验的记录工作。采用专业检查与自检、互检结合的办法，把质量问题消灭在施工过程中。认真接受业主代表和工程质量监理的监督和领导，工程实施严格执行工程次序，特别是做好隐蔽工程部位和关键项的自检、专验工作后，通过监理的检查认定后，才能转入下一道工序。
抓好施工单位工程施工方案的编制工作，对关键施工部位要制定切实可行的质量保证技术措施。施工现场必须执行“五不准”制度，即无设计或无合格证的设计不准施工、原材料无合格证的不准施工、设备和半成品不合格者不准施工、降低规范要求或验收标准不准施工、不合格工程不准报竣工工作量及项目竣工等。
及时作好技术资料的整理，做到与施工同步真实。做好施工技术资料填报工作，技术资料要达到及时、完整、准确、可靠和较好的可追溯性，按质量控制点对重点部位和资料进行复查。
工程交工时，及时向建设单位交付完整的工程技术资料，及时对单位工程作出质量评定并提交有关质量监督单位的核定。
　　系统施工通常在室内进行，冬、雨季一般不受影响。有室外施工的部分，充分考虑冬、雨季因素，合理安排作业。
　　4．加强材料、设备的质量管理
　　材料设备质量管理过程中注重以下过程：
认真贯彻材料、设备的质量管理和检验制度。
交付现场的各类材料及设备必须有出厂合格证或相关证明资料，否则不准进场施工。
进入现场的原材料、外购件、外协件必须进行验收，没有合格证或相关证明资料的不准进场施工。
设备、仪表的检验，按有关规定执行。交付安装前，应由设备检验和保管部门提供检验合格证和保管记录。对合格品要妥善存放、重点保管。
　　对已安装的成品件要加强保管措施，对不符合安装条件的场所不应安装

　　5．施工准备：
　　ＸＸＸ智能化工程项目经理部将于签订合同书的一周内成立，并配备必要的管理人员。在施工现场筹建现场办公室，配备专用车辆、电脑等必要的办公设施。在建设方的领导下，按照统一的部署和安排开展总承包的各项工作。
项目部将根据土建安装工程进度网络图，制定弱电详尽的进度计划，计划将说明计划开工日期和各分项工程各阶段的完工日期和分包合同签订的日期。
项目经理部将陆续完成如下工作：
编制工程施工综合进度表。
制定工程技术、质量、安全、消防、现场保卫、设备机具、材料、现场文明施工等一系列管理规章制度。
组织施工队伍，进行进场前三级安全教育。包括安全、治安、防火、现场文明施工的教育；施工环境、工程范围、施工特点的介绍；保证工期和质量目标的专题介绍等。
组织专业技术人员熟悉图纸资料，深入理解设计意图、施工要点，综合勘察施工现场。
准备各种施工用的国家标准、施工规范及各种施工记录、报表。
按照现场总平面部署图组织施工队伍、施工机具及首批施工材料进场。
　　主干桥架与分支管线的施工及线缆敷设；

　　6．主干桥架的施工
　　在弱电系统工程中，线缆桥架是大动脉，各类线缆是神经，计算机网络是中枢，供电和接地是保证，各部分环环相通，相互依存，缺一不可。必须精心设计、精心组织、精心施工才能最终保证系统的畅通无阻、运行自如。
项目部与安装单位积极沟通和施工图技术交底，组织技术人员和施工管理人员经常性核对弱电施工图和现场施工管路情况，针对安装施工进度进行弱电项目施工计划的调整，保证项目总进度计划。
在办公楼层吊顶设备层内，除弱电系统的主干桥架与分支管线外，还有强电部分的供电桥架、空调系统的通风风道、给排水系统的上下水管道、消防工程的主干管道等等。因此在进行该项施工时，必须与其它施工单位密切配合、相互协调，尽量避免“管线打架”相互扯皮，而造成返工。根据小让大的原则，弱电系统的主干线的主干桥架最好在上述管道基本完成后再进行(可分区进行)。
　　主干桥架与分支管线的施工要严格按照设计要求和施工规范进行，在开始敷设前要进行放线定位，其走向应与建筑物轴线平行。主干桥架的安装方式，吊顶内宜采用倒龙吊架和Ф10―12mm圆钢，沿墙采用三角型支架。吊架或支架的间距一般为2000mm。考虑到桥架在调整、布线及今后检修维护过程中可能会上人蹬踏，必须有一定的承载能力，因此倒龙门吊架每隔6―8米应采用30×30×4mm的角钢制作。考虑到吊顶内还有灯具(嵌入式)的安装，主干桥架与分支管线的最低安装高度应高于吊顶200mm。
　　为了保证弱电系统的可靠接地，沿弱电系统主干桥架外侧通常应敷设不小于50mm的铜带作为接地等电位体，桥架的节间除用连接板连接外，还应用等电位铜带作连接。等电位铜带每隔20―30米还应与工程联合接地系统引出的接地点可靠连接，以保证整个弱电系统的接地电阻大于1Ω。在桥架的交插、转弯、分层、分支部位，应保证接地等电位铜带的连续性。工程实路证明，良好的接地系统是弱电系统中各类电子设备正常工作的可靠保证。
分支管线的施工：
分支管线的施工敷设在墙体内、地面内和吊顶内三种方式。在墙体内、地面内的敷设应与机电安装、土建工程密切配合，须追踪相关专业的施工进度，协调埋管线问题并相应做好管线敷设及出口保护问题。在吊顶内安装的分支管线采用吊杆固定。吊杆采有公8―10mm圆钢，吊杆固定角钢为30×30×3mm、长度60mm，用膨胀螺栓加以固定。
分支管线由桥架侧面引出，端部采用端接头，并用锁母固定。采用钢管的分支管线与桥架连接时，还应在连接处用不小于6mm黄绿双色接地线与等电位铜带连接。当不同用途的钢管在同一吊杆上安装时，按以下要求实施：
电源线管(安装在上层)，与中层间距250―300mm；
控制线管(安装在中层)，与下层间距250―300mm；
信号线管(安装在下层)，与中层间距250―300mm；
分支管线的施工除符合上述要求外，其路由、焊接、除锈、弯曲半径、与分支线盒的连接等还应符合设计要求和有关施工规范的要求。
线缆敷设：
弱电系统工程施工中如采用的是带金属隔板的桥架，利用隔板将桥架分隔成不同的区域，各系统中的电源线、控制线、信号线、多芯光纤等等，根据不同的用途分门别类的放入相应的区域，以免造成相互干扰。
所有线缆在敷设前要进行绝缘电阻测试，其绝缘电阻应大于20M。信号线缆在敷设前还需进行通断测试，合格后方可使用。所有线缆在桥架内敷设后，要分门别类整理，绑扎成束，在改变路由处还应做好相应标记并记录在册。线缆在穿入分支管线时，管口要加护口，并严禁发生硬拉，以防止管口锐角毛刺划伤线缆，或将线缆拉细而影响使用。10根以上的线缆应留有备用线。
光缆的敷设更应十分小心谨慎，并在路由改变处留有一定的冗余度。电视监控系统的视频电缆应一缆到底，中间不允许有接头。敷设时应待摄像头位置、信息插座位置最终确定后再敷设线缆，否则一处改变将会造成大量返工。
在线缆敷设完成后，要对线缆进行相应的测试。对各类电源线、信号线、控制线要做相应的通断测试和绝缘电阻测试。并应作好详细的测试记录。
线缆的敷设路由与施工图纸相一致，并一一做好记录，以备复核和检查。并将超出管线以外的线缆绑扎起来，做好半成品的现场保护工作，以防交叉施工中砸伤或人为破坏。
主干桥架与分支管线施工及线缆设完成后，应及时组织向工程监理报验，持监理检查合格并办理有关手续后进行下一道工序的施工。

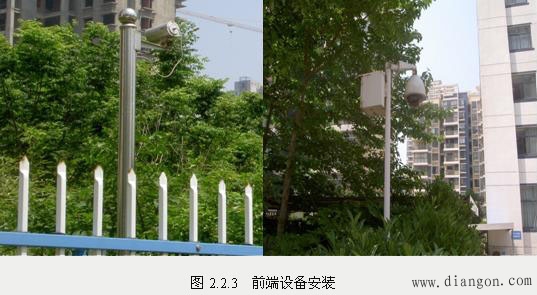

　　7．前端设备的安装：
　　需要安装的前端设备主要有：广播系统的各类扬声器、电视监控系统的室内外云台(摄像机)等等。
在建筑的吊顶上分布空调系统的出风口、消防工程的喷淋头、消防报警系统的传感器(温感、烟感探头)、强电系统的各类照明灯具和噪声检测器、电视监控系统的摄像机、云台及各类检修孔等等。这些空洞的预留和开凿应统一规划、统一布局，由装修单位统一负责，以免伤害吊顶龙骨而影响吊顶强度。

　　因此弱电系统需在吊顶上安装的扬声器、摄像机云台、检修孔等孔洞应由技术人员确定位置后，协调装修单位共同完成。但这部分前端设备，前期只能先安装结构支架，线缆到位并预留足够长度，等到建筑工程完成并装饰完工后方能进行设备安装，否则成品保护问题很难解决。对于需在网架上安装的这类设备，一定要遵循高空作业的程式，注意高空作业安全。
　　上述这些前端设备的安装，应根据施工图纸设计要求的坐标点及其高度、角度等，预先膨胀螺栓或预埋吊挂件。要求定位准确、安装牢固、造型美观。
　　上述这些前端设备在正式安装前，要进行技术复核，再次对照设备定货单及施工图纸核对所用设备是否正确。能够单机通电试验的设备一定要通电测试调整后再行安装，尤其是高架安装的设备。如电视监控系统用的高速一体化摄像机，其内部集成了摄像机、变焦镜头、变速云台及解码器等，安装前需将光圈、焦距调整到合适位置，查看运转是否灵活，解码器工作是否正常等；广播系统的喇叭所选功率是否合适，发声是否正常等。确保质量无误后方可进行安装。施工实施证明，这些细致的工作对保证系统的一次开通具有相当重要的意义。若线缆敷设工序与设备安装工序相隔时间较长，在设备安装前重新复测线缆的性能。以保证系统的一次开通率和可靠性。
　　前端设备的电源，为保障其可靠的工作，一般均采用稳压电源集中供电。远离集中供电的部分前端设备可能会采用就地取电。采用就地取电的设备，其电源线：单相电源应选用三芯线，三相电源应选用五芯线，除线缆截面积须符合容量要求外，其中黄绿双色线必须与接地体可靠连接。
　　前端设备的安装按子系统进行。高架及吸顶安装的设备一定要安装牢固，处理好相互连接的线缆接头并做好绝缘处理。施工实践证明，有百分之八十的电气故障是由于线缆接头处理不好而产生的。
　　安装完毕后，应收集好前端设备的有关资料，如开箱单、产品合格证、使用说明书等。并应做好相应的调试和安装记录，以备检查或复核。
　　前端设备安装完成后，及时组织向工程监理报验，待监理检查合格并办理有关手续后方或进行下一道工序的施工。
　　8．系统的调试和统调：
　　前端设备和机房设备安装完成后，即可根据设计图纸、施工图纸及系统技术要求和我们编制的调试大纲分子系统进行调试。调试工作应由有经验的专业工程师承担。子系统的调试必须达到设计指标，经反复调整仍不能达到指标的，找出原因进行整改或返工。直至满足设计要求为止。
　　系统的各分项工程完成后，最后要进行系统的联机统调。首先要制定好统调方案，按照预定的方案检查系统的运行是否正常、系统及各种参数指标是否满足设计要求，系统间的通信是否畅通，与系统联动的设备控制是否灵活，有时要反复调整多次，才能使系统工作在最佳状态。
　　设备安装调试过程中，参加安装和调试的人员要认真做好各项记录，包括单机、子系统和系统统调的各种记录、测试结果等。
　　为了验证系统的可靠程度，还要进行系统的运行试验，确认系统在功能方面的完备性、可靠性、并做好系统试运行记录。这些记录均是工程验收和日后维修、维护所不可缺少的技术文件资料。
　　设备安装开始邀请将来运营管理的弱电系统的技术人员、操作人员和维护人员参加，使其熟悉设备的安装位置、安装方法、调试过程及性能要求，以利于这些人员迅速掌握设备的操作使用方法、故障诊断技巧，更有利于今后的检修维护工作。这也是最好的一种培训方式一一现场培训。
　　9．标准化
　　就是根据施工技术管理制度的规定，明确各项管理工作具体标准和要求，其核心是将各项管理制度贯彻落实到技术管理的各项任务中去。
