楼宇对讲系统的设备选型与配置

　　（1）楼宇对讲系统设备选择的基本原则
　　楼宇对讲系统的目的除了维护楼内居民的安全、正常生活以外，还有一个重要目的就是服务于管理，为物业提供现代化的管理手段。因此，在选择、构建系统时，应考虑如下一些原则：
　　　① 系统的可靠性：作为安防系统的一个重要环节，可靠性是楼宇对讲系统选择时必须首先考虑的因素。设计时应当选用主流生产商成熟技术的产品，以保证系统的可靠性。某些产品细小的失误或技术上潜在的问题将会带来不可估量的损失，甚至灾难性的后果。
　　　② 系统的经济性：在很多地方，楼宇对讲系统已经与人们的生活息息相关，在某种程度上成为类似电视、电话之类的民用产品。因此，提高市场竞争力，最大限度地降低成本是楼宇对讲系统构建的基本要求，也是工程建设的基本目标。在选择系统结构及选购系统设备时，应尽量选择性价比高及售后服务有保障的设备和供应商，不必盲目追求名牌与时髦。
　　　③ 技术和设备的先进性：作为智能化住宅小区，先进的楼宇对讲系统是体现小区智能化的一个重要标志，也是系统可靠性的保证。同时先进的系统设计也是灵活性、兼容性和可扩充性的保证。因此，进行系统选择时，在保证系统安全可靠与资金充足的前提下，尽可能选择应用先进技术的产品。
　　　④ 系统的可扩充性：随着楼宇对讲技术的不断进步、经济形势的进一步好转以及小区管理的需求，原来建立的系统容量和功能经过若干年后，往往不能满足实际发展的要求，需要进行升级和扩展。因此，在系统构建时，还应重点考虑系统的可扩充性。
　　　⑤ 系统的操作简便性：楼宇对讲系统的使用对象是形形色色的各类人员，简单、友好的操作界面是选择产品的一个重要依据。应当从普通操作者角度出发考虑，无论是对系统的设置还是日常的运行，通过简单的按键操作就可以完成。即使没有接触过此类设备的操作者，只需稍加培训，也能立即掌握一般的操作。
　　　⑥ 系统的自保护性和可维护性：任何一个用户或楼宇子系统出现问题时，不影响其它用户或楼宇子系统的正常运行。
　　　⑦ 充分结合我国的国情：
　　　a. 我国住宅小区的规模小则几百户，大则上千户，且多数以高层楼宇为主，这在人口密度相对很小的西方国家是难以想象的。因此，进口楼宇对讲产品不一定适合国内的需求；
　　　b. 我国目前开发的楼盘多数是毛坏房，一般居民在购买后都要进行重新装修，每一户的装修都可能会对已经敷设完成的弱电系统线路或设备造成一定的破坏，而小区业主的全部入住周期可能会长达几年。因此，在构建系统时，应充分考虑系统的抗破坏性和抗干扰性。
　　　c. 由于我国整体还处于发展中国家，人均收入水平差距较大，加之城市拆迁的推动，造成同一小区内入住各类层次的人员。同一单元的住户可能有的装可视，有的要求装非可视，有的要求联网，有的现在不需联网，但今后可能要联网等等。因此，在构建系统时，应充分考虑系统的兼容性。
　　（2）传输方式的选择
　　目前主流的楼宇对讲系统控制通常包含三种信号的传输，分别是控制信号、音频信号和视频信号，而每种信号的传输都有一定的距离限制，需要根据实际情况选择不同的传输方式，不同规格的线缆和中继器等辅助设备。
　　　a．控制信号传输通道：在楼宇对讲系统中，住户信号的编程、选通、报警信号的传送等均通过楼宇对讲系统的控制信号来完成。控制信号的传输一般采用RS485通讯协议，通过手拉手串联布线方式，采用屏蔽双绞线，抗干扰能力较强，理论上的最大传送距离可以达到1200米。但是，由于在一般小区内双绞线的屏蔽层不能够很好的接地，反而导致干扰信号窜入，造成各种应用问题。所以，很多厂家提出建议，如果不能保证良好接地的情况下，宁可采用非屏蔽双绞线的方式进行控制信号的传输。
　　　采用信号中继器可以使控制信号传送得更远，目前国内采用RS485通讯协议的联网线路，单条最大传送距离在1000-5000米左右。但是在实用中尽量使单条线路距离控制在1000米以下为好。为了更好地适应大型小区的应用，可以在联网线中增加信号集线器，将小区控制信号分成多路进行传输，减少单条线路的距离。
　　　b．视频信号传输通道：目前多数楼宇对讲系统的视频信号使用75欧姆同轴电缆进行传输。不同规格的视频电缆传输视频信号的距离不同，线径越粗的视频电缆传输的实际距离越远。按照实际应用经验，SYV75-3同轴电缆最大传输距离200米左右，SYV75-5同轴电缆最大传输距离400米左右；SYV75-7同轴电缆最大传输距离在600米左右。（http://www.diangon.com版权所有）在大型小区内，这样的距离显然是不能满足要求的，需要增加视频信号放大器，有效增强视频信号的强度以增加传输距离。根据小区的实际联网距离，测算视频信号传输通道所需要的线路长度，并根据线路长度适当增加视频信号放大器。
　　　视频信号容易收到外界干扰的影响，包括电磁干扰、音频干扰等。视频电缆的屏蔽层主要就是用来屏蔽外界干扰信号，保证视频信号的正常传输。衡量视频电缆屏蔽层多少的单位为“编”，一般的视频电缆屏蔽层有68编、96编、128编等，编数越高，屏蔽效果越好。黑白视频信号比彩色视频信号抗干扰的能力强，所以在相同距离的视频信号传输中，彩色系统使用视频电缆的编数应该高于黑白系统使用视频电缆的编数。
　　　c．音频信号传输通道：目前多数楼宇对讲系统的音频信号是通过RVV屏蔽线或与控制信号传输合并采用五类双绞线进行传输的，当信号线的线径越粗，传送音频信号的能力越强，传输距离越远。
三种信号的传输距离和使用的设备各不相同，根据“木桶法则”，系统的性能好坏取决于最薄弱的环节，而楼宇对讲系统中的“薄弱环节”就是音、视频信号的传输。因此，在测算距离进行系统规划时，应以音、视频信号为基准，尽量采用星型结构布线方式，缩短信号传输距离，减轻传输负载，提高信号质量。

　　(3)主流楼宇对讲设备生产商
　　我国城市化建设的推动和人口众多的国情决定了规模巨大的居住小区和高层的住宅楼是我国的楼盘建设主流，从而在楼宇对讲系统方面存在巨大的需求。而随着我国在各项技术领域的发展突破，目前我国的楼宇对讲产业已经以超出45％的份额高居全球首位。
　　　①视得安:深圳市视得安罗格朗电子股份有限公司是由视得安与法国罗格朗集团合资创办的高新技术企业，是全国安防行业首家获得ISO9001质量管理体系和欧盟CE认证的企业，中国安全防范产品行业协会副理事长单位。同时，也是首家参与制定国家公共安全防范行业标准的企业。公司的市场占有率、销售收入连续多年稳居国内楼宇对讲行业之冠。
　　　②安居宝:广州市安居宝数码科技有限公司是一家集研发、生产、销售、服务为一体的高科技企业，是国内住宅安防行业著名品牌之一，中国安全防范产品行业协会副理事长单位、中国智能建筑专业委员会常务委员单位，是目前国内住宅安防产品最重要的集成生产商之一，市场占有率和销售量名列前茅。
　　　③立林:厦门立林科技有限公司是一家专业生产智能化小区安全管理系统的高新技术企业。公司自行研发生产的楼宇防盗对讲系统、家庭多路防盗报警系统、远程集中抄表系统，融合了“门禁控制”、“一卡通”、“监控”、“小区周界防范”，实现了智能小区全方位的物业管理，创造了数字化智能社区新生活。
　　　④狄耐克:厦门狄耐克电子科技有限公司是由香港Xingtel电子科技发展有限公司在国内投资的一家从事小区楼宇智能化系统产品开发、生产、销售及安装的专业性公司。公司借助香港总公司的技术力量，引进以色列先进技术，开发出一系列能够满足不同客户要求的小区智能化产品。狄耐克产品涵盖了小区智能化管理系统的诸多领域：楼宇可视对讲智能系统、门禁刷卡管理系统、家庭防盗报警系统、电子巡更管理系统及物业综合管理软件等。
　　(4)设备分类选型
　　楼宇对讲系统是采用嵌入式微处理器技术、语音对讲技术、CCD摄像及视频显像技术而设计的一种访客识别电控信息管理的智能系统。系统主要由管理机、门口主机、用户分机、楼层平台、联网器、ups电源、传输线及其它配套设备组成，可以根据不同的用户要求，选用不同型号的设备组成不同的系统。
　　　① 门口主机：门口主机也称单元主机、门口机、梯口机，或简称主机等，典型产品如图5.1.13所示。

　　门口主机是楼宇对讲系统中的前端公用设备，它的作用是供访客、用户输入欲访问的房间号、密码，供访客、用户、管理员等与该单元内的用户通话对讲；也可供用户、管理员输入密码，实现密码开锁；根据设备功能及用户需求，门口主机还可以增配内置或外置的ID/IC卡门禁模块，供用户刷卡开锁。
　　门口主机一般分为直按式、数字式；LED显示、LCD显示；非可视、可视（黑白可视，彩色可视）；联网型、非联网型等。

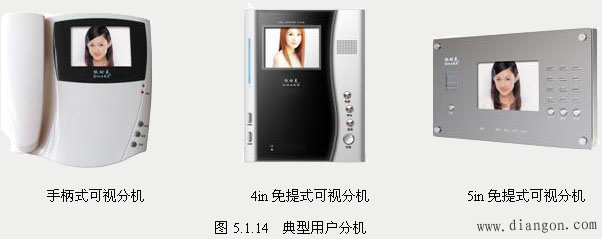

　　　②用户分机：也称为分机、室内机，或用户终端设备，典型产品如图5.1.14所示。

用户分机是楼宇对讲系统的终端设备之一，它的主要作用是供房间主人使用楼宇对讲系统的功能。该产品是楼宇对讲系统中最具有亲和力和影响力的，以外观精美，操作简单为优先。用户分机的一般功能有：双向对讲、遥控开锁、联网呼叫，其次还可以增加户户通功能（任意两个用户之间的互相通话）、增加与家庭安防报警器探头联动的功能（如外接红外、门磁、烟感、煤气等）、增加免打扰功能（当设置为免打扰时，该用户的访客呼叫将被转移到管理中心处，由管理中心根据情况决定是否呼通设置为免打扰的用户）、增加信息接受功能（主要是接收管理处发布的管理信息），还可以集成电话机功能（将电话与对讲系统的室内分机集成在一台机上）等功能。
用户分机一般分为非可视室内分机、黑白可视室内分机、彩色可视室内分机，其次还有多功能室内分机。
　　　③ 楼层平台：根据功能的不同，楼层平台产品有时也称为楼层保护器、信号隔离器、楼层解码器、楼层分线器、配线盒等，典型产品如图5.1.15所示。
　　　楼层平台一般安装在楼宇主干线与楼层住户之间，具有线路保护、视频分配、信号解码的作用，即使某住户的分机发生故障也不会影响其它用户使用，不影响整套系统的正常运行。 但是，楼层保护器与楼层解码器是有差别的，楼层解码器除具有楼层保护器的所有功能外，还能为系统的用户终端（用户分机）设备解码，这样整套系统的用户终端设备的成本可以降低。

　　　目前，绝大部份生产商的用户分机不含解码功能，以降低产品价格。所以，楼层解码器是对讲系统中不可省略的设备。单纯的楼宇保护器一般不具有解码功能。
　　　楼层平台一般分为楼层解码器、楼层保护器、视频分配放大器等。但是，基于数字传输的楼宇对讲系统没有视频分配放大器。
　　　④ UPS电源：UPS电源也称系统电源、电源或电源箱，典型产品如图5.1.16所示。UPS电源的主要的功能是给楼宇对讲系统提供电源。一般的楼宇对讲系统采用集中供电模式，多台室内分机公用一台电源。常见的电源规格为直流12V和18V。
能够24小时连续正常工作是安全技术防范产品的重要条件。绝大多数的安全技术防范产品均采用集中供电并安装备用电源的方式，来解决突然遇到停电等突发事件时，安全技术防范产品仍然能够正常使用。绝大多数的楼宇对讲产品生产商也统一使用外置电源加配备用电池的方式（UPS电源）对系统进行集中供电，以保证系统的正常运行。

　　　需要注意的是，为了降低产品价格，一般的楼宇对讲产品出厂电源标准配置为不带后备电池，需要使用者另外购买。
　　　以上四种设备为最基本的楼宇对讲组成设备。在住户规模不大，要求不高、需要严格控制成本的情况下，可以只选择门口主机、用户分机、电源三种设备。
　　　如果楼宇对讲系统联网的话，还需要以下设备。
　　　⑤ 管理中心机：管理中心机也称为管理机、管理主机，如图5.1.17所示。管理机的主要功能是供管理人员综合管理，接受门口主机、用户分机的呼叫；接受各联动报警探测器的报警求助；管理人员可以通过管理机呼叫与之相连的门口主机、用户分机；管理人员可以通过管理机监视与之相连接的门口主机前面的图像。目前，有些对讲产品生产商开发了楼宇对讲管理软件，直接将管理功能集成到电脑来实现，从而省略了管理中心机。
　　　管理中心机一般可分为LED显示型、LCD显示型、电脑集中管理型。

　　　⑥ 联网器：联网器也称为联网转换器、联网切换器、联网路由器等，如图5.1.18所示。联网器的主要功能是切换联网系统与单元系统的音、视频信号，转发系统的其它信息（如报警信息、故障信息、管理处发布的管理信息等），隔离保护单元系统与联网系统。目前，很多厂商已将联网器集成在门口主机内，提升产品的附加值。

　　　⑦ 中继器：主要功能是放大音、视频信号，将衰减的信号增强，如图5.1.19所示。中继器用于长距离的小区联网系统主干线中。当楼宇对讲系统联网距离超过800米时，应当考虑使用中继器。

　　　⑧ 集线器：部份采用RS485总线协议设计的楼宇对讲系统，采用手拉手的传统布线方式，如图5.1.20所示。但如果楼盘的布局不允许使用手拉手布线方式，或者使用手拉手布线方式难度较大时，可以先分散布线，最后采用集线器来集成统一, 典型集线器如图5.1.21所示。

　　　以上为组成楼宇对讲系统的主要设备。除此以外，楼宇对讲系统还包括一些配套设备，如电锁、闭门器等。

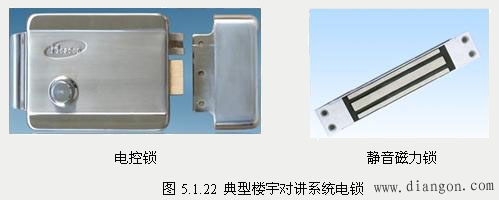

　　　⑨ 电锁：电锁主要用在楼宇进口的防盗门上，代替普通的锁，可通过电控进行开启。一般楼宇对讲用的电锁有电控锁、静音磁力锁等, 如图5.1.22所示。

　　　⑩ 闭门器：当访客或用户进入楼宇后，防盗门在闭门器的作用下自动关闭。根据实际防盗门的情况，闭门器有多种形式，如图5.1.23所示。主要区别在于拉力的等级、闭门速度的调节等。
