摄像机解码器的安装和调试方法

2016-10-28 15:33:27 | 人围观 | 评论:

  解码器的电路是以单片机为核心,由电源电路、通讯接口电路、自检及地址输入电路、输出驱动电路、报警输入接口等电路组成。解码器一般不能单独使用,需要与系统主机配合使用。
  (1)解码器的作用和功能
  解码器的主要作用是接收控制中心的系统主机送来的编码控制信号,并进行解码,成为控制动作的命令信号,再去控制摄像机及其辅助设备的各种动作(如镜头的变倍、云台的转动等)。
  解码器不能单独使用,而必须与矩阵控制系统配合使用。
  同一个系统中可能有多台解码器,所以每一台解码器上都有一个拨码开头,它决定了该解码器在该系统中的编号(即ID号),在使用解码器时,首先必须对拨码开关进行设置。在设置时,必须与系统中的摄像机编号一致。
  解码器具有自检功能,即不需要远端主机的控制,直接在解码器上操作拨码开关,通过测试云台和电动镜头的工作是否正常来判断连线是否正确,同时镜头电压可在6V、8V、10V、12V之间进行选择,以适应不同的镜头电源。
  解码器在通信正确时,通信指示灯闪亮,这样,就很容易判断此解码器与系统主机的连线是否正确。
  解码器还具有回传为数据信号的功能,因而在实际应用中可以将各类报警探头等前端设备直接接于监控现场的解码器上。报警探头发出的报警信号可在前端解码器内编码后经由RS-485通信总线回传到中心控制端的系统主机,这样在实际工程施工中即可省去从前端监控现场到中心控制端的报警连线,从而大大减小施工难度,也减少了工程线缆的用量及成本。
  (2)解码器接线方法

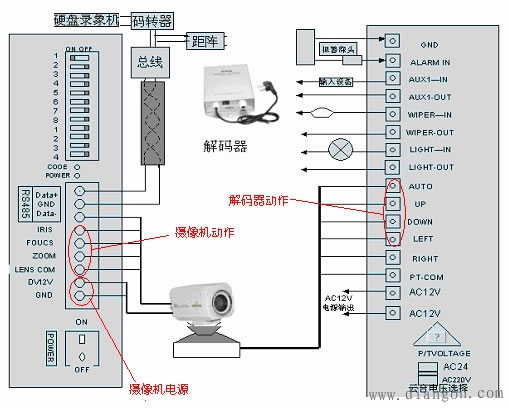

              图1.3.10 解码器接线图

  (3)解码器使用
  选择好解码器的工作电压(P/TVOLTAGE),设置好解码器的地址(ID的1-8端子,地址为1-256),选择好解码器FUNCT中的1、2端子设定波特率,使解码器与控制设备之间有相同的数据传输速度,选择好解码器工作协议(FUNCT的3.4端子),并将通信控制线(485总线)与总线相连,解码器一方面可根据控制点发送过来的要求信号控制云台(up,down,left,right)的与镜头的电动变交(zoom,focus,iRis和镜头公共端LENSCOM)及摄象机动作,并将一定的回复信号返回给控制点;一方面将视频信号传送给控制点作监控等.同时解码器可提供摄象机电源(DV12V,GND)和云台电源(P/TVOLTAGE),及交流24V电源提供给交流的24V的设备使用.此外还具有控制灯光.雨刷及镜头保护和自动匹配控制协议的功能,兼容多种控制协议.
  注意:
  1)当FUNCT中的3.4如拨成1.1,则拨ID为自检功能即控制云台的转动和像的清晰度,否则ID则表示解码器地址,当3.4都拨1时为自动匹配协议.
  2)通电后POWER会一直亮,解码器接到正确的指令时,指示灯CODE会快速闪烁,若无法控制云台及摄象机应先检查CODE灯是否闪烁.
  3)解码器的DATA+与DATA-两端之间需并接一个120欧的匹配电阻.
  4)注意云台的工电压,然后在解码器上选择相应的电压.
  (4)485通讯方式
  智能解码器采用RS485总线控制通讯方式,DATA+、DATA-为信号端, G(GND)为屏蔽地。标准RS485设备至智能解码器解码器之间采用二芯屏蔽双绞线连接,连接电缆的最远累加距离不超过15000米。多个解码器连接最远一个解码器的DATA+、DATA-两端之间并接一个120欧的匹配电阻。架设通讯线时,应尽可能地避开高压线路或其它可能的干扰源。

  矩阵主机等RS485设备通讯端口的D+(DATA485+)、D―(DATA485― )、G(GND)与智能

                 图1.3.11 设备连接示意图
  注意:解码器DATA+、DATA―、GND、端子对应连接
