BNC头和音频头及VGA头的制作方法图解

　　1．BNC头制作
　　（1）剥线 同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。
　　

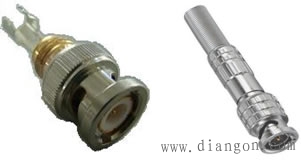

　　　　　　　　　图1 BNC接头

　　（2）连接芯线
　　原BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针三部分组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。
　　可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。
　　注意：如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。
　　（3）装配BNC接头
　　连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;
　　（4）压线
　　保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。重复上述方法在同轴电缆另一端制作BNC接头即制作完成。使用前最好用万用电表检查一下，断路和短路均会导致无法通信。
　　注意:：制作组装式BNC接头需使用小螺丝刀和电工钳，按前述方法剥线后，将芯线插入芯线固定孔，再用小螺丝刀固定芯线，外层金属屏蔽线拧在一起，用电工钳固定在屏蔽线固定套中，最后将尾部金属拧在BNC接头本体上。
　　制作焊接式BNC接头需使用电烙铁，按前述方法剥线后，只需用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上，套上硬槊料绝缘套和软槊料尾套即可。

　　2．音频头制作

　　（1）XLR卡农头，输出/输入平衡信号，高阻抗。分male、female两种，其中male用于输出信号――比如将信号输入给调音台；female用与接收信号，比如接收话筒的信号等。
　　
　　　　　　　　　　　　　图2　XLR卡农插头
　　（2）TRS大三芯，用于平衡信号，或者用于不平衡的立体声信号，比如耳机。
　　
　　　　　　　　　　　　　　　　　　图3 TRS大三芯
　　（3）TS大二芯，用于单声道信号。
　　
　　　　　　　　　　　　　　　　　　图4 TS大二芯
　　（4）RCA莲花，一般用于民用设备，比如常用的CD机，录音机等。而模拟视频信号也会用这种插头,只是用RCA输出的视频信号质量很差，此时插头、插座的颜色为黄色。
　　
　　　　　　　　　　　　　　　　　　图5 RCA莲花
　　3．VGA头制作
　　
　　　　　　　　　　　　　　　　　　　　　　　图6 VGA接头

　　计算机D15的焊接方法:
　　方法一：选择3+4计算机视频线的传统焊法为上右表（注意D15接头一定选用金属外壳）；
　　方法二：也是常用的焊接方法：
　　D15两端的5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1、2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到D15端壳。
