综合布线系统工程各子系统设计

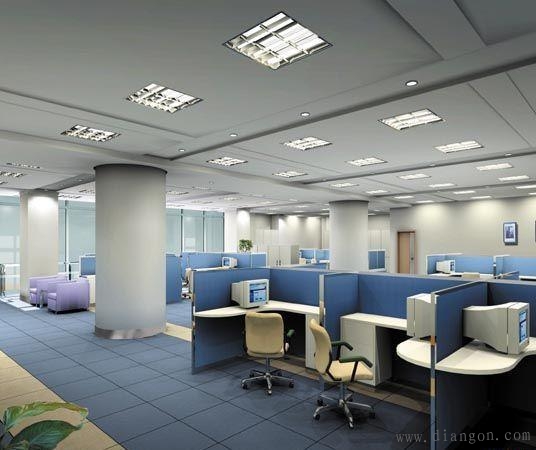

工作区子系统的设计

目的是实现工作区终端设备与水平子系统之间的连接，由终端设备连接到信息插座的连接线缆所组成。工作区常用设备是计算机、网络集散器(Hub或Mau)、电话、报警探头、摄像机、监视器、音响等；

需要注意：

1）确定信息插座的类型。

2）计算楼面实际可用的空间。

3）估算工作区的数量。

4）估算信息插座的数量。

5）确定信息插座的安装方式。

水平子系统的设计

目的是实现信息插座和管理子系统(跳线架)间的连接，将用户工作区引至管理子系统，并为用户提供一个符合国际标准，满足语音及高速数据传输要求的信息点出口。该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。系统中常用的传输介质是4对UTP（非屏蔽双绞线），它能支持大多数现代通信设备。如果需要某些宽带应用时，可以采用光缆。信息出口采用插孔为ISDN8芯（RJ45）的标准插口，每个信息插座都可灵活地运用，并根据实际应用要求可随意更改用途。

需要注意：

1）确定水平子系统的布线距离。

2）确定 电缆类型。

3）确定水平子系统布线方法。

4）确定长度电缆 。

干线子系统的设计

目的是实现计算机设备、程控交换机(PBX)、控制中心与各管理子系统间的连接，是建筑物干线电缆的路由。该子系统通常是两个单元之间，特别是在位于中央点的公共系统设备处提供多个线路设施。系统由建筑物内所有的垂直干线多对数电缆及相关支撑硬件组成，以提供设备间总配线架与干线接线间楼层配线架之间的干线路由。常用介质是大对数双绞线电缆和光缆。

需要注意：

1）干线电缆的连接方法确定。

2）干线子系统缆线用量计算。

管理子系统的设计

本子系统由交连、互连配线架组成。管理点为连接其它子系统提供连接手段。交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔。互连配线架根据不同的连接硬件分楼层配线架（箱）IDF和总配线架（箱）MDF，IDF可安装在各楼层的干线接线间，MDF一般安装在设备机房。

需要注意：

1）确定配线架的类型。

2）确定配线架的数量（遵循语音和数据分开、进线和出线分开的原则） 。

设备室子系统(Equipment)

本子系统主要是由设备间中的电缆、连接器和有关的支撑硬件组成，作用是将计算机、PBX、摄像头、监视器等弱电设备互连起来并连接到主配线架上。设备包括计算机系统、网络集线器(Hub)、网络交换机(Switch)、程控交换机(PBX)、音响输出设备、闭路电视控制装置和报警控制中心等。

建筑群子系统的设计

 该子系统将一个建筑物的电缆延伸到建筑群的另外一些建筑物中的通信设备和装置上，是结构化布线系统的一部分，支持提供楼群之间通信所需的硬件。它由电缆、光缆和入楼处的过流过压电气保护设备等相关硬件组成，常用介质是光缆。

建筑群子系统位于大楼之间，硬件由大对数铜缆与光缆构成。由于是户外敷设，外层保护上应能适应户外使用。进入建筑物的外线一定要接入独立的配线架。对于铜缆要进行电气保护，以保护接入设备不受过流过压的损坏。建筑群子系统的电缆可以采用架空电缆、直埋电缆、地下管道电缆、巷道敷设或者这四种敷设方式的任意组合进行敷设。
