电流的磁场_电流的磁效应_安培定则

2016-10-28 17:11:24 | 人围观 | 评论:

1．电流的磁效应
磁铁并不是磁场的唯一来源。1820年，丹麦物理学家奥斯特做过下面的实验：放在导线旁边的小磁针，当导线通过电流时会受到力的作用而偏转。这说明通电导体周围存在磁场，即电流具有磁效应。磁场的强弱和通电导体的电流大小、距离远近有关，电流越大，磁场越强；离导体越近，磁场越强。磁场的方向可以用安培定则（也称为右手螺旋法则）来判断。
2．安培定则
通电导体周围的磁场方向，即磁感线方向与电流的关系可以用安培定则来判断。
(1)直线电流的磁场
直线电流的磁场的磁感线是以导线上各点为圆心的同心圆，这些同心圆都在与导线垂直的平面上，如下图 (a)所示。
磁感线方向与电流的关系用安培定则判断：用右手握住通电直导体，让伸直的大拇指指向电流方向，那么，弯曲的四指所指的方向就是磁感线的环绕方向，如下图(b)所示。


(2)通电螺线管的磁场

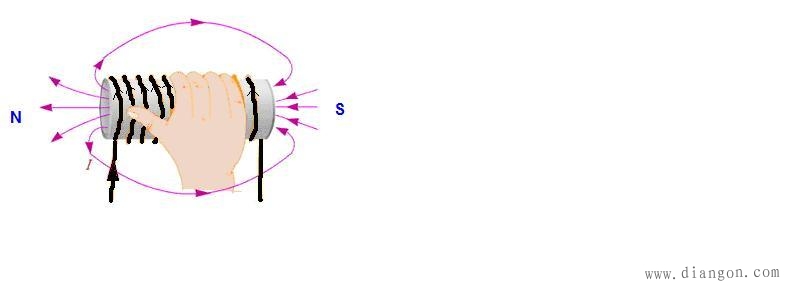

通电螺线管表现出来的磁性类似条形磁铁，一端相当于N极，另一端相当于S极。通电螺线管的磁场方向判断方法是：用右手握住通电螺线管，让弯曲的四指指向电流方向，那么，大拇指所指的方向就是螺线管内部磁感线的方向，即大拇指指向通电螺线管的N极，如下图所示。


（3）环形电流的磁场

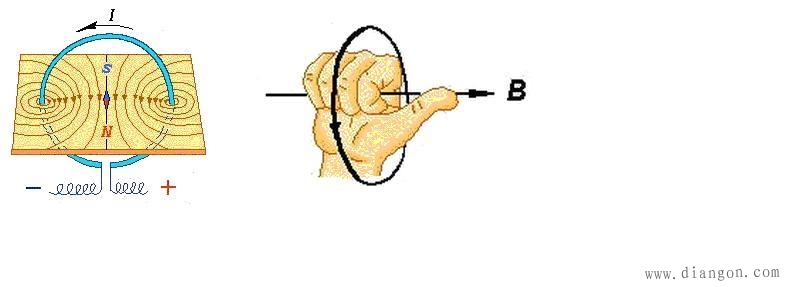

如下图所示是环形电流的磁场。环形电流磁场的磁感线是一些围绕环形导线的闭合曲线。在环形导线的中心轴线上，磁感线和环形导线的平面垂直。环形电流的方向跟它的磁感线方向之间的关系也可以用安培定则来判定：让右手弯曲的四指和环形电流的方向一致，那么伸直的大拇指所指的方向就是环形导线中心轴线上的磁感线的方向。
