电动机能耗制动的控制线路图解

2017-01-11 09:48:32 | 人围观 | 评论:

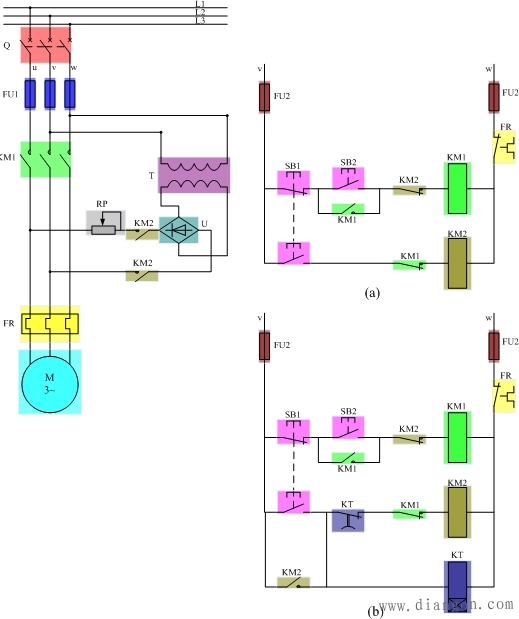

图（a）所示的是一种手动控制的简单能耗制动线路，要停车时按下SB1不放，KM2得电，单相桥式整流电路产生直流电流，流入电动机定子，产生制动力矩，完成能耗制动，制动完毕后在松开SB1。图（b）所示的是一种可以实现自动控制的能耗制动线路，可简化操作。制动时，按下SB1，直流电源接通，开始能耗制动，KT延时时间满后，KM2断电，最终完成制动。
